全自动温升试验装置选择数据显示方式

  全自动温升试验装置数据很多，属于数据多的电力检测设备，选择合适的数据显示方式利于数据统计分析。下面合众电气专家举例介绍，全自动温升试验装置选择数据显示方式。

  本系统提供多种数据显示方式：曲线、数显、列表和棒图。双击设备1，则工具栏中的显示方式可以选择（默认为曲线界面如下图2-5所示），设置完参数后，在主菜单栏中的“实时采集”选项或者直接在工具栏中选择一种数据显示方式，这里只选择数显方式进行说明。在主菜单栏中选择“操作”中的“开始实时采集”或者点击工具栏中的“开始采集”按钮开始与下位机建立通讯，如下图2-5所示。

  在曲线界面中曲线绘制区域中点击鼠标右键选择参数设置如下图2-6所示，对曲线属性进行设置。在此窗口可以设置4个不同的Y轴，并可以选择不同的通道并绘制相应的曲线。但是一个通道只能选择一个Y轴。各通道的曲线属性可点击设备管理区域内点击相应的通道进行设置。

  按住Shift键并在曲线上选择相应的区域可以求出该段时间内的各通道的最大值、最小值和平均值。按住Ctr键并选择相应的区域，可以将本段曲线沿X轴放大。

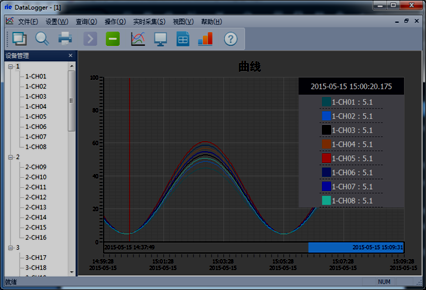

  图2-6 曲线界面

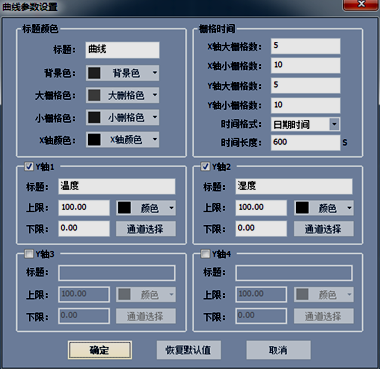

  图2-7 曲线参数设置

  以上是全自动温升试验装置选择数据显示方式。如果需要更多电力检测设备，请联系合众电气在线客服，我们将安排专业产品经理对接。
