微机继电保护测试仪故障前状态和故障态。

  微机继电保护测试仪故障前状态和故障态。

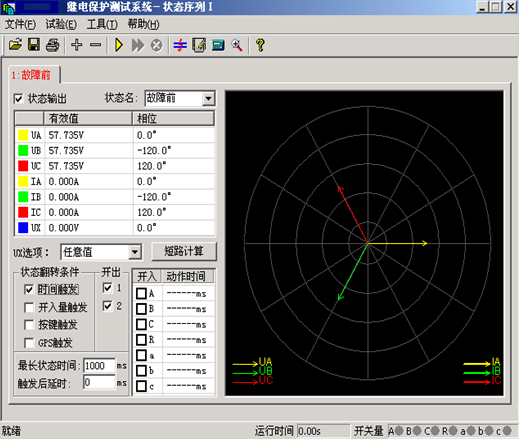

  “故障前状态”
  故障前状态主要的作用是给重合闸一个足够的充电时间，所以选择用“时间触发”来实现状态的翻转。故障前测试仪输出一个正常的工作状态，加给保护一个正常的电压。

  “故障态”
  “故障态”用于模拟一个过流故障，也就是由测试仪的IA相出一个电流，电流定值大于保护的过流值，使保护的过流保护动作出口。这里用“开入量触发”作为本状态翻转的条件，也就是开入量A接到保护的动作信号后进入下一个状态。

  上面是微机继电保护测试仪故障前状态和故障态。
