一、产品概述：

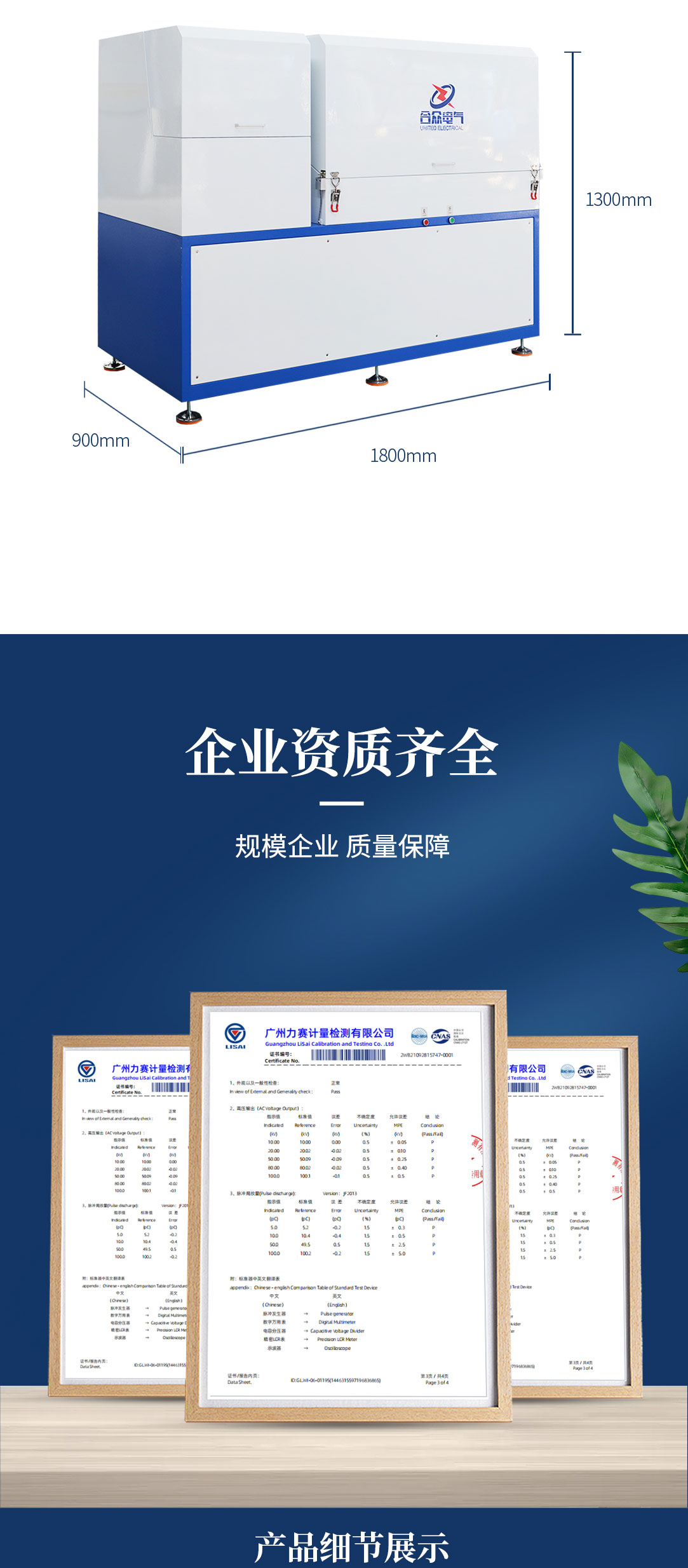

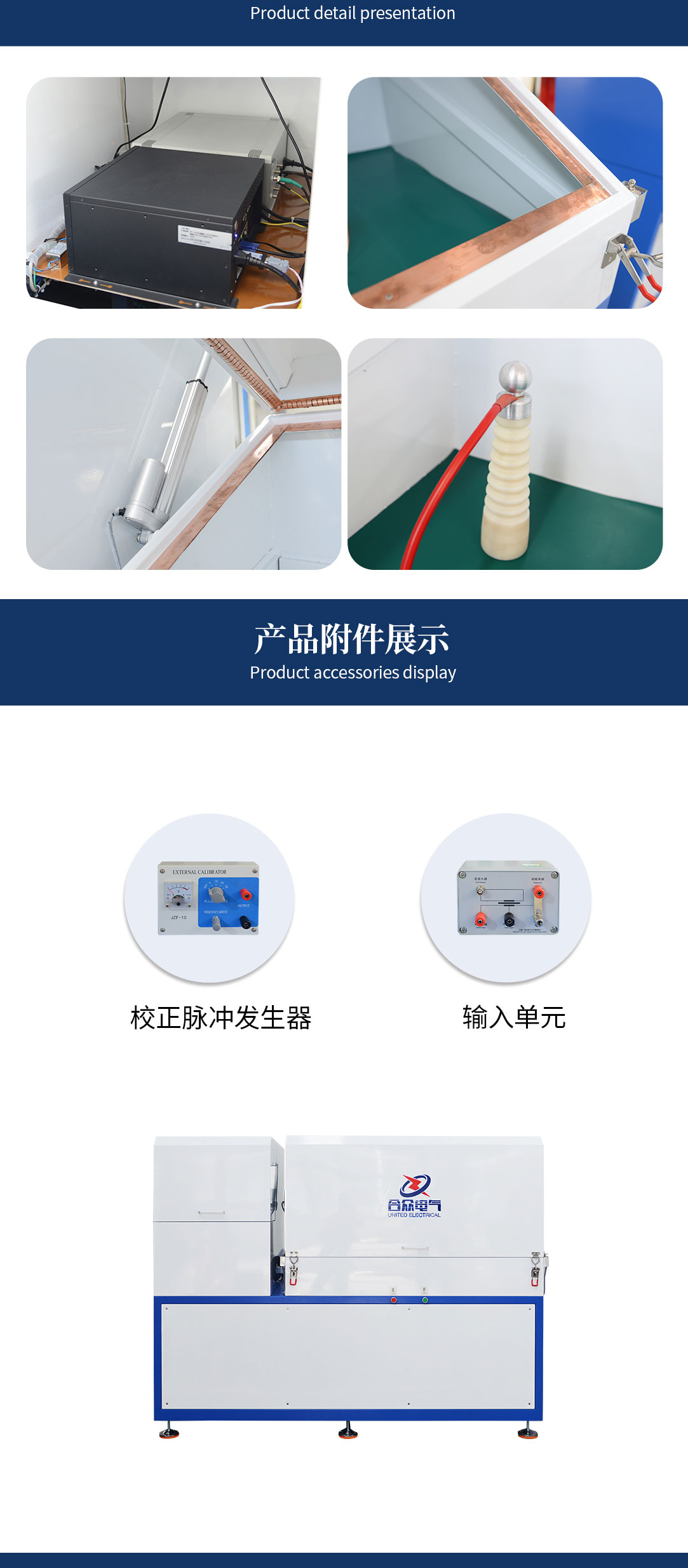

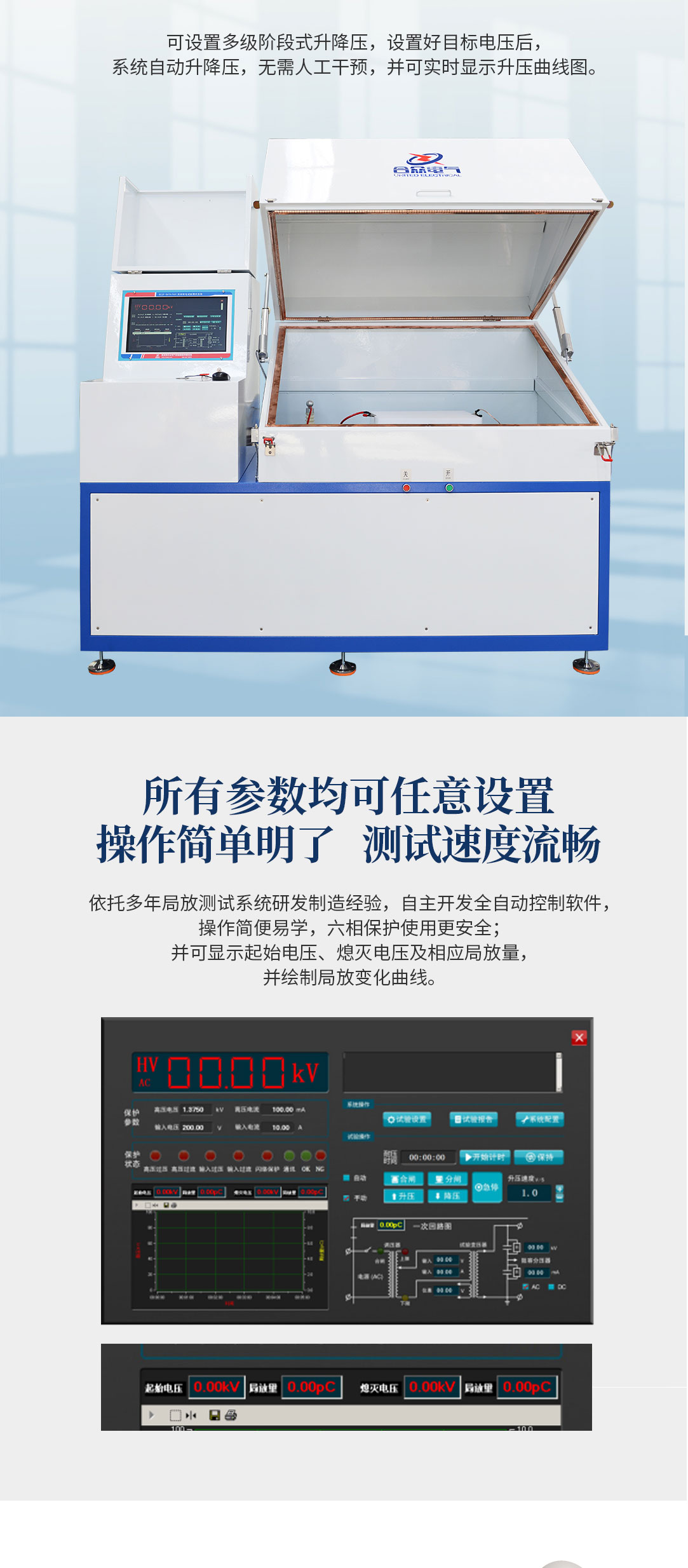

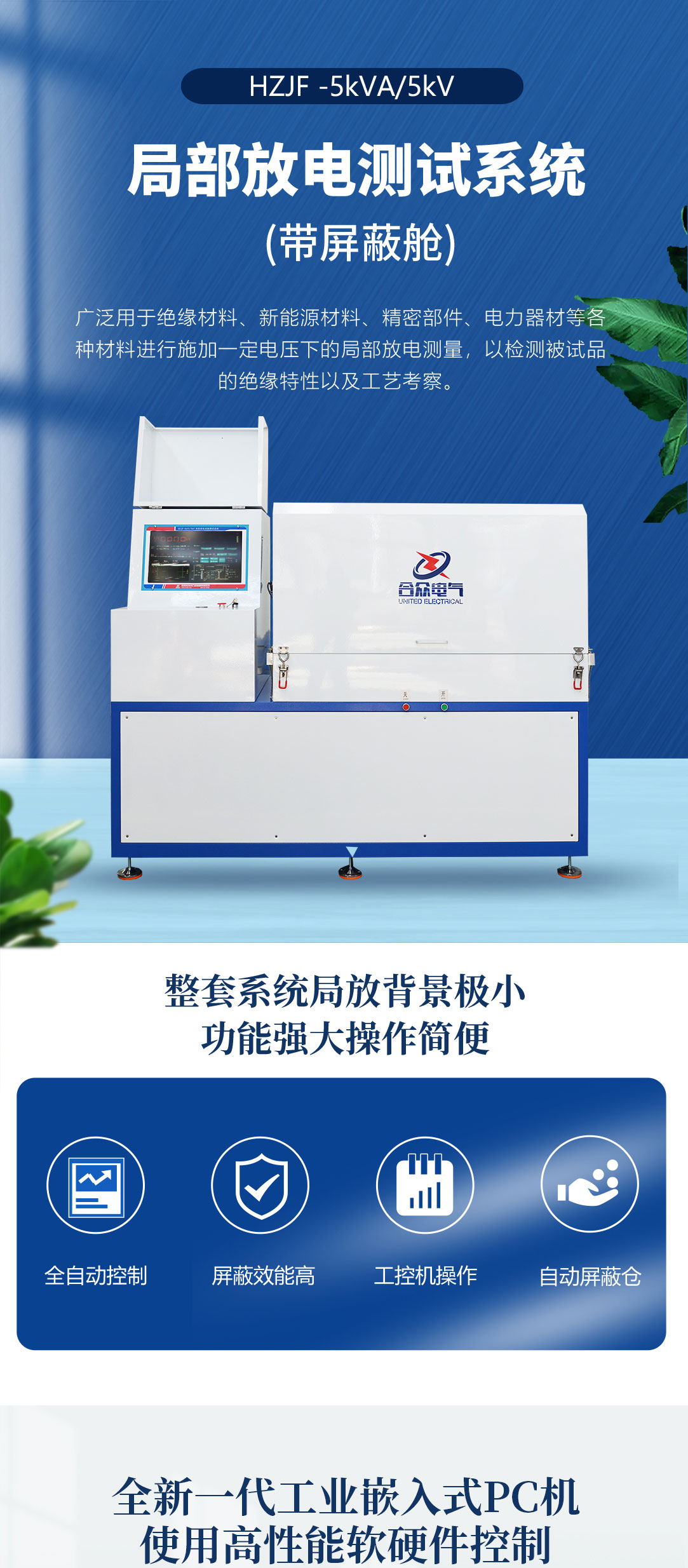

试验装置适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频交流高压下的绝缘强度试验，是高压试验中不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。

局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。

1、控制台

（1）电源输入：AC220V  ±10%

（2）容   量：5KVA

（3）输入电流：23A

（4）输出电压：0-5000V

（5）输出电流：1A

（6）电压测量精度：0.5%

（7）电流测量精度：0.5%

2、局放仪

（1）可测试品的电容量范围6PF—250µF

（2）检测灵敏度（表一）

（表一）

（3）放大器频带：

低端：10KHZ、20KHZ、40KHZ任选

高端：80KHZ、200KHZ、300KHZ任选

（4）放大器增益调节：粗调六档，档间增益20±1db；细调范围≥20db

（5）时间窗

窗宽：可调范围15゜～150゜

窗位置：每窗可旋转0゜～170゜

两个时间窗可分别开或同时开

（6）放电量表：

指针式表头：

对数刻度1-10-100误差＜±5%（以满刻度计）

线性刻度0-100   误差＜±5%（以满刻度计）

数字表头：以31/2LED数字显示

误差＜±5%（以满刻度计）

（7）椭圆时基：

频率50HZ、100HZ、150HZ、200HZ、400HZ

椭圆旋转：以30゜为一档，可作120゜旋转。

显示方式：椭圆——直线

（8）内、外零标功能

3、无局放工频试验变压器

（1）额定容量：5KVA

（2）原边额定电压：200V   原边额定电流：25A

（3）副边输出电压：5KV   副边额定电流：1000mA

（4）空载电流：5%

（5）波形畸变率：≤3%

（6）过压能力：在110%UH时间60S下过电压不造成试验变压器绝缘损坏，此时波形畸变率≤5%

（7）绝缘水平：低压端工频耐5KV/min

（8）介质损耗：≤0.5%

（9）局部放电量：100%UH下小于3PC，80%UH下小于2PC

4、耦合电容器

（1）额定电压：5KV

（2）电容量：1000PF

（3）分压比：1000:1

（4）介质损耗：<0.2%

（5）测量精度：≤±1%

5、隔离滤波变压器

（1）输入电压：220V±10%

（2）输出电压：220V±10%

（3）额定容量：5KVA

（4）空载损耗：≤5%

（5）阻抗电压：≤5%

（6）阻尼电阻功率：20-10000W

（7）衰减特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

• 无局放耐压试验装置 YDW-5KVA-10KV
• 无局放试验变压器试验现场
• 无局放耐压试验装置
• YDW-10KVA-50KV智能无局放试验装置
