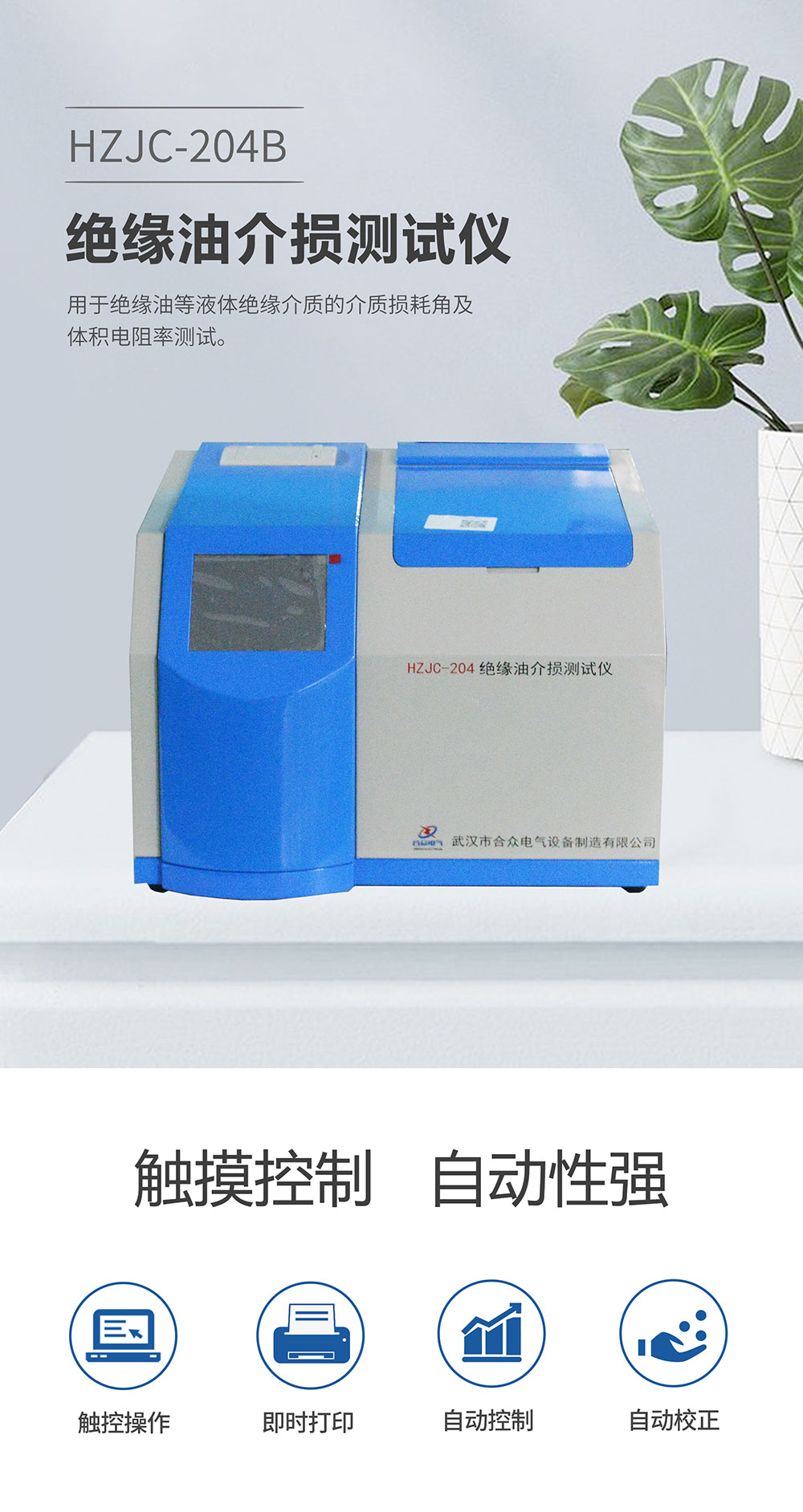

绝缘油介损测试仪 HZJC-204B 介质损耗测试仪

绝缘油介损测试仪,用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试。配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出。执行标准:GB/T5654-2007。

  • 大屏幕TFT纯彩液晶触控显示器,全自动化测量;

    先进的中频感应加热方式,加热均匀、速度快;

    空电极杯校准功能;

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

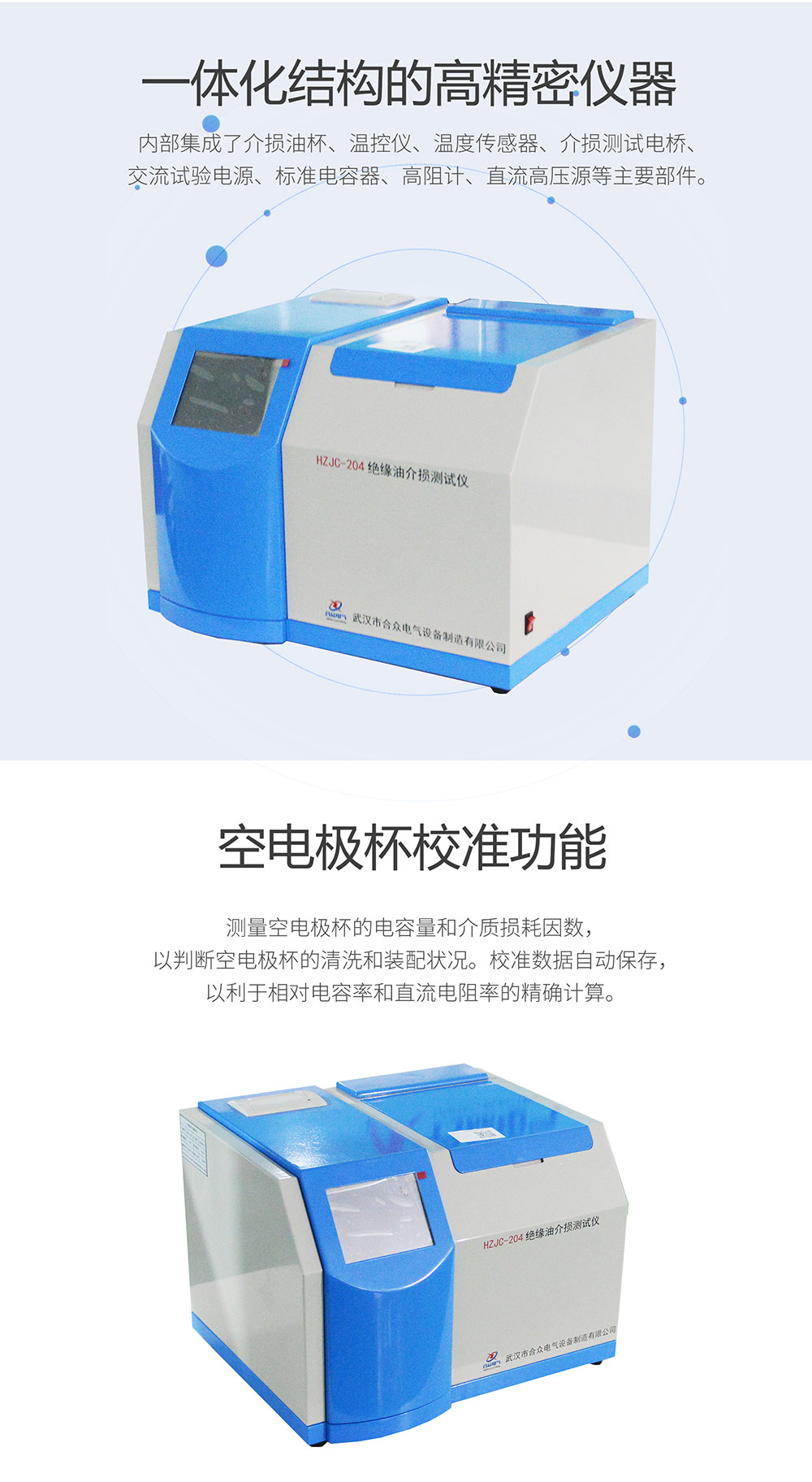

HZJC-204B 油介质损耗及电阻率测试仪,依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

绝缘油介损测试仪内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

产品别称:油介质损耗测试仪、绝缘油介质损耗测试仪、油介损测试仪、绝缘油介质损耗及体积电阻率测试仪,绝缘油体积电阻率测试仪。

二、产品特点:

1、油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泄漏对介损测试结果的影响。

2、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

3、内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

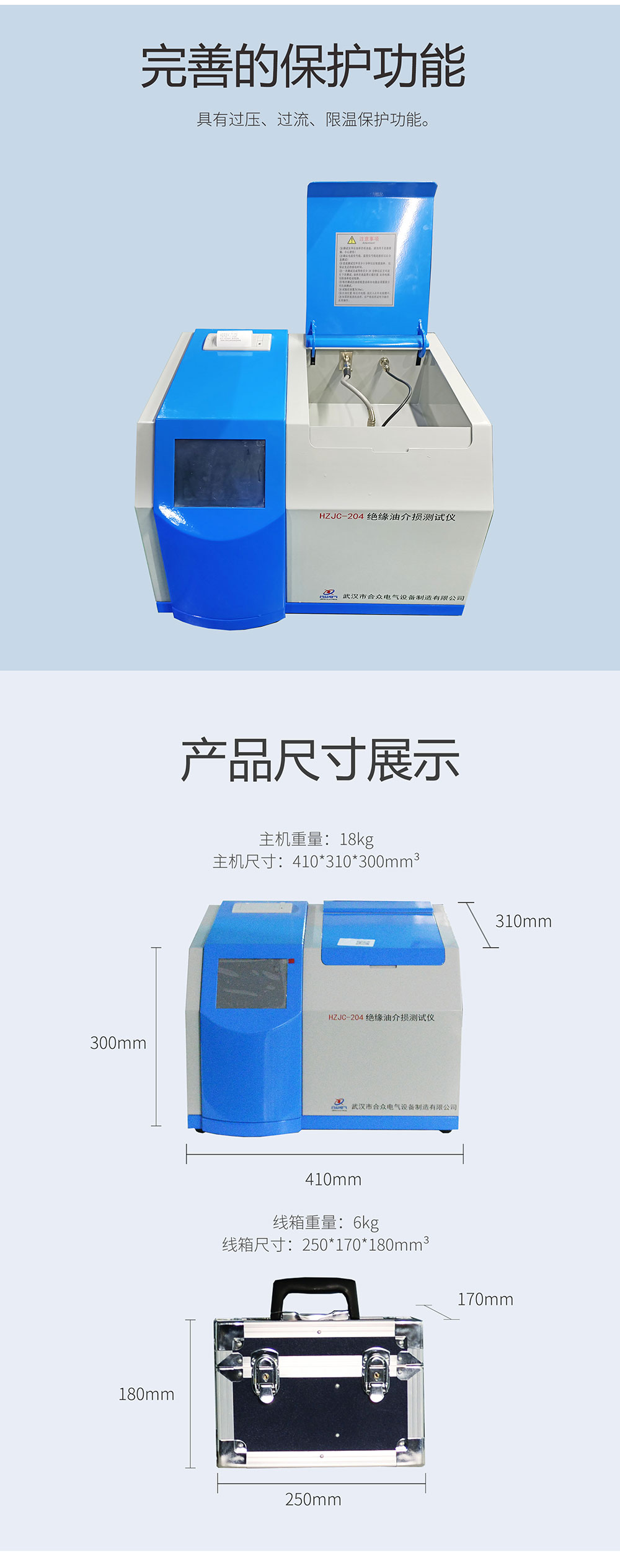

4、完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。,在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

5、试验参数设置方便。温度设置范围40~120℃,交流电压设置范围,200~2200V,直流电压设置范围0~500V。

6、采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。

7、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

8、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

9、仪器以RAM9平台为核心,测试精度高、速度快。

产品参数

电源电压:AC 220V±10%

电源频率:50Hz/60Hz ±1%

测量范围:电容量 5pF~200pF

      相对电容率 1.000~30.000

      介质损耗因数 0.00001~100

直流电阻率 2.5 MΩm~20TΩm

测量精度:相对电容率 ±(1~10)%读数

      介质损耗因数 ±(5%读数±0.0002)

      直流电阻率  ±10%读数

分辨率:电容量 0.01pF

     相对电容率 0.001

     介质损耗因数 0.00001

测温范围:40~120℃

温度测量误差:±0.5℃

交流实验电压:200~2200V 连续可调,频率50Hz

直流试验电压:0~500V 连续可调

功耗:100W

外型尺寸:460mm× 370mm×330mm

总重量:25Kg

产品彩页
绝缘油介损测试仪绝缘油介损测试仪绝缘油介损测试仪绝缘油介损测试仪绝缘油介损测试仪绝缘油介损测试仪

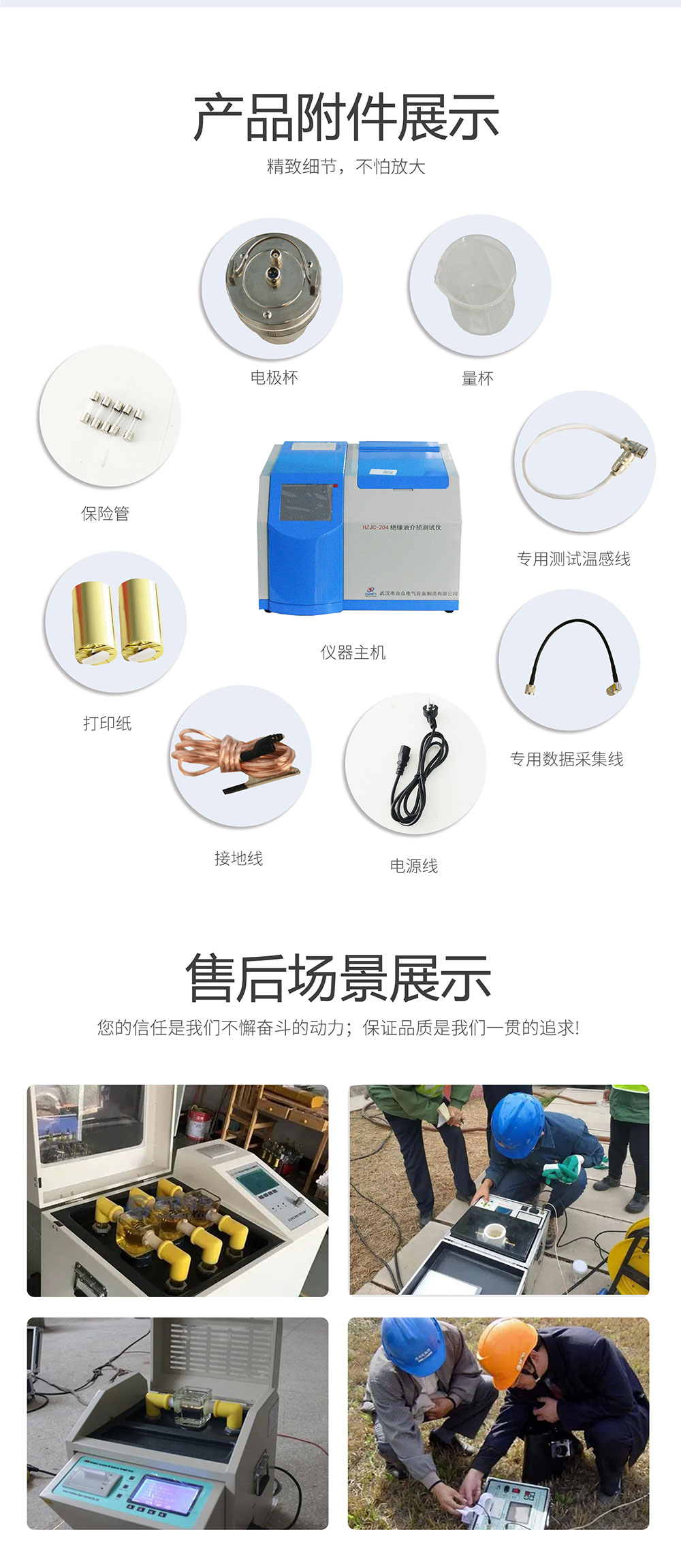

产品附件
产品图集

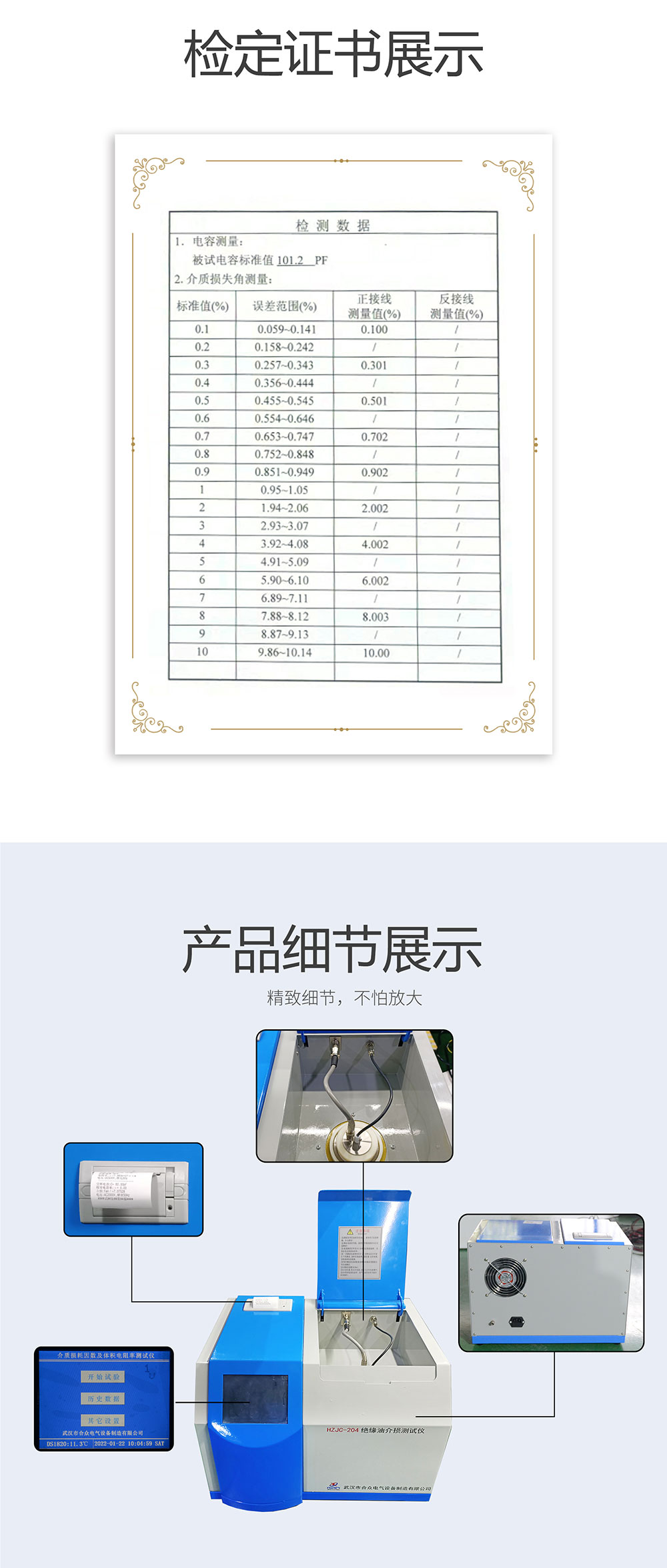

    产品证书

    武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

    绝缘油介损测试仪 证书 绝缘油介损测试仪 证书 绝缘油介损测试仪 证书

    售后保障

    我们将严格按照《质量及售后服务承诺书》执行相关产品服务,我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


    我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

    注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。
