绝缘油介损测试仪 HZJC-204A 介质损耗测试仪-武汉市合众电气

一、产品概述：

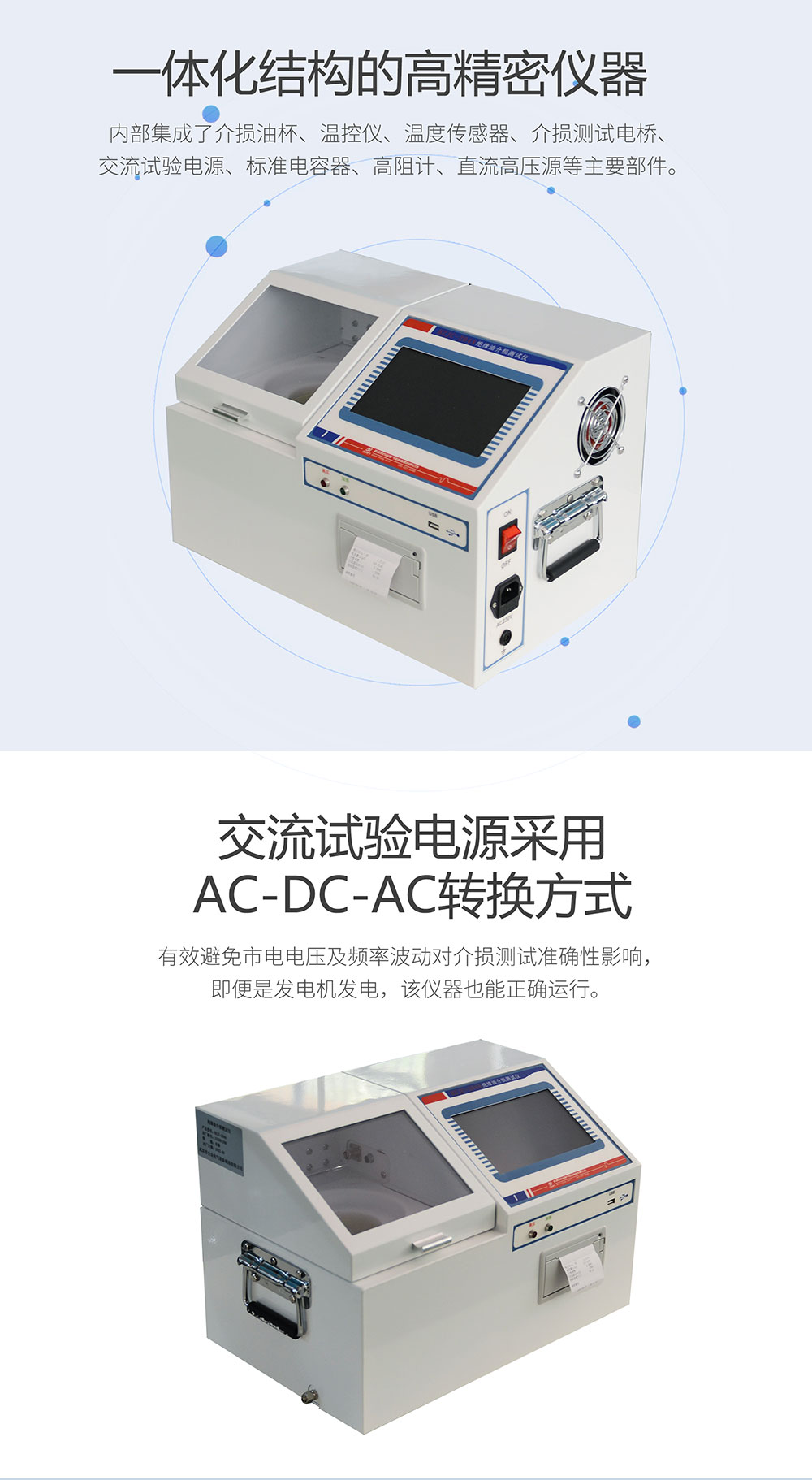

绝缘油介损测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。

绝缘油介损测试仪内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了7寸大屏幕触控式彩屏显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

产品别称：油介质损耗测试仪、绝缘油介质损耗测试仪、油介损测试仪、绝缘油介质损耗及体积电阻率测试仪，绝缘油体积电阻率测试仪

二、产品特点：

1、仪器内部采用全数字技术，全部智能自动化测量，多种模式测试；

2、7寸大屏幕触控式彩屏显示器，多种模式测试，操作简便，每一步骤都有提示，操作人员不需专业培训就能熟练使用；

3、先进的高频感应加热方式，加热均匀、速度快；

4、内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

5、交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

6、内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。

产品参数

1	使用条件	-15℃∽40℃ RH＜80%
2	电源	AC 220V±10% 频率无限制
3	交流高压输出	400V∽2200V ±2% 每隔100V 50VA
4	直流高压输出	200V∽600V ±2%
5	温控感应炉	最大功率500W
6	温度控制范围	<100℃
7	温度控制误差	±0.5℃
8	温度测量分辨率	0.1℃
9	控温时间	室温到90℃ 小于20min
10	测量范围	tgδ C x R x	无限制 15PF-300PF 10M-20T
11	分辨率	△ tgδ： △ Cx ： △ Rx ：	0.001% 0.01pF 0.01
12	精度	△ tgδ： △ Cx ： △ Rx ：	±(读数0.5%+0.020%) ±(读数0.5%+0.5PF) ±读数 * 10%
13	相对介电常数	ε	根据Cx自动计算，精度同Cx
14	油直流电阻	R x	自动测量计算
15	油直流电导	G x	根据Rx自动计算
16	体积电阻率	ρ	根据Rx自动计算，精度同Rx
17	体积电导率	σ	根据Rx自动计算，精度同Rx

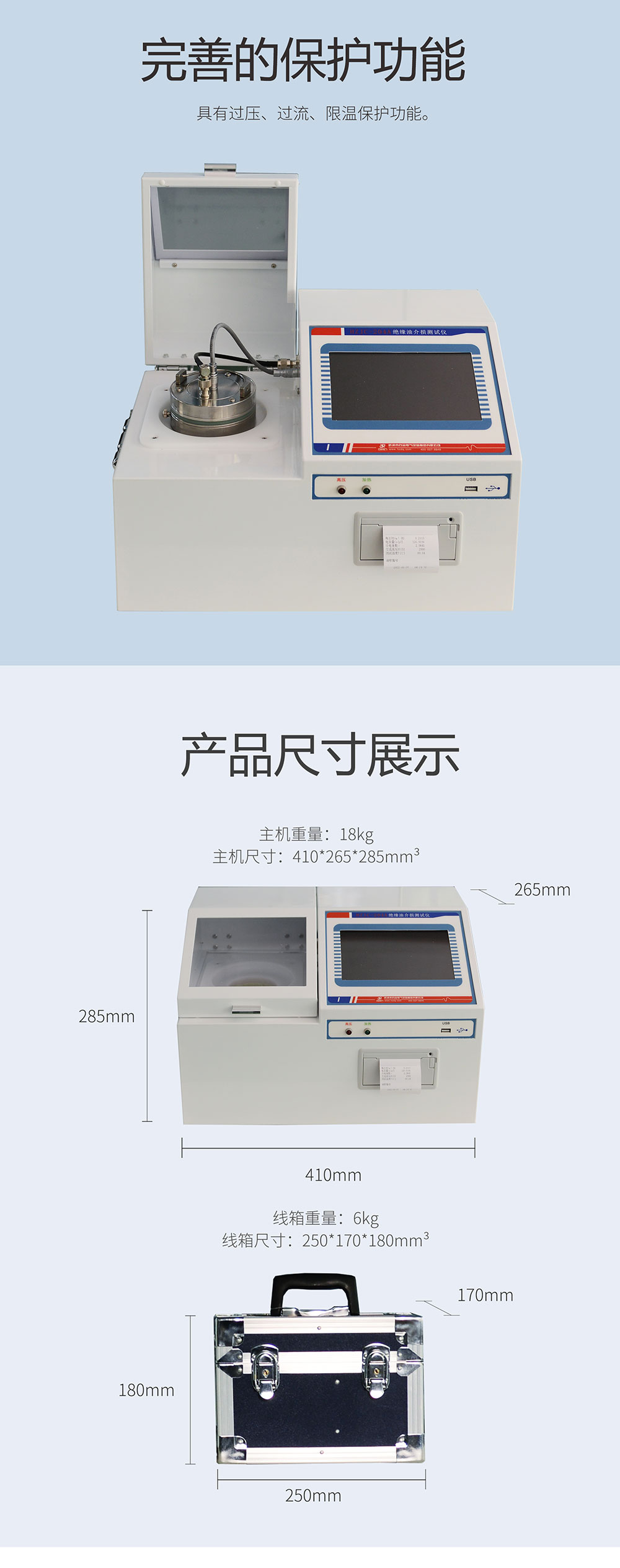

18	外形尺寸	410（L）×265（W）×285（H）
19	重量	18Kg

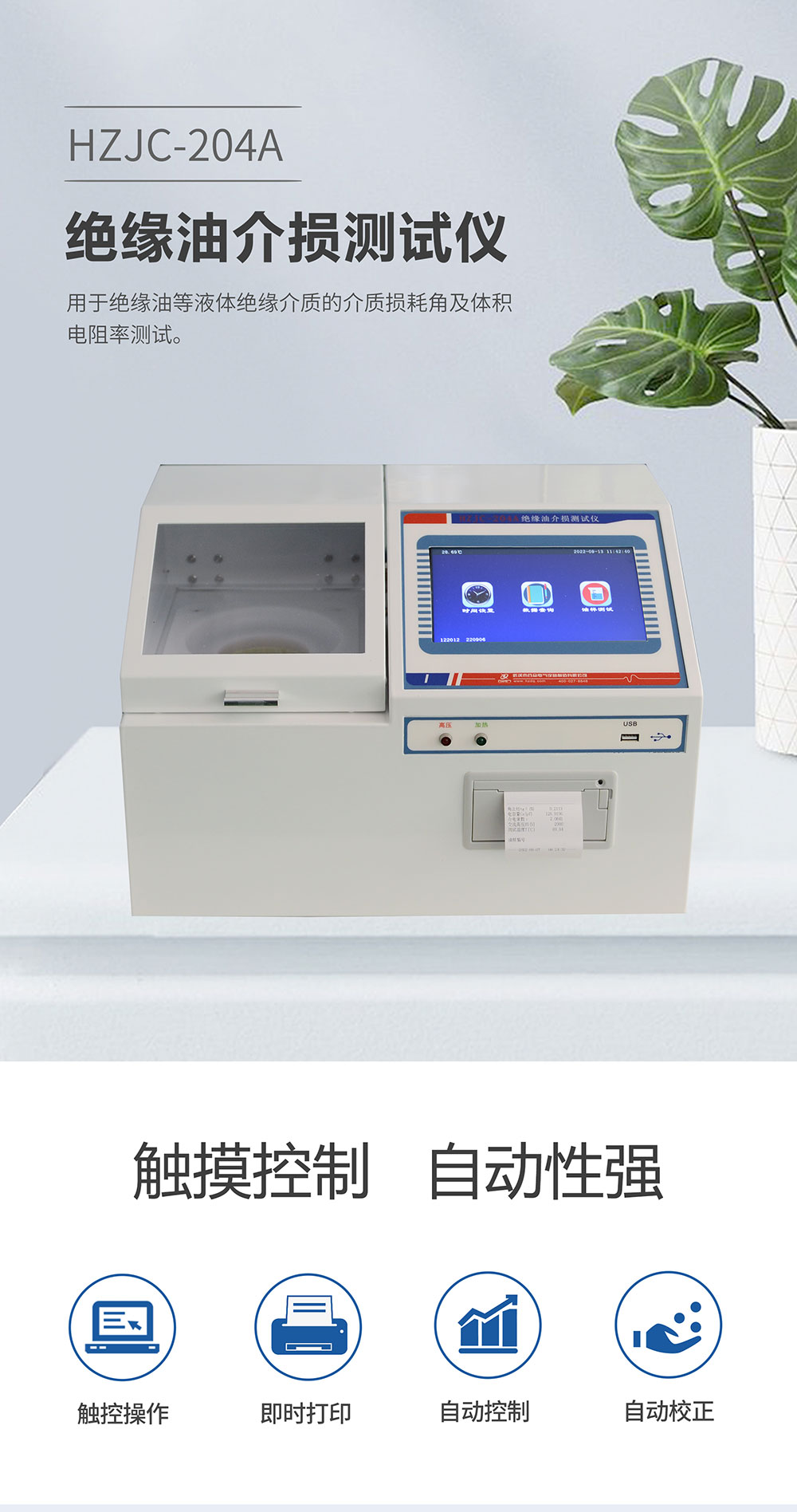

产品彩页

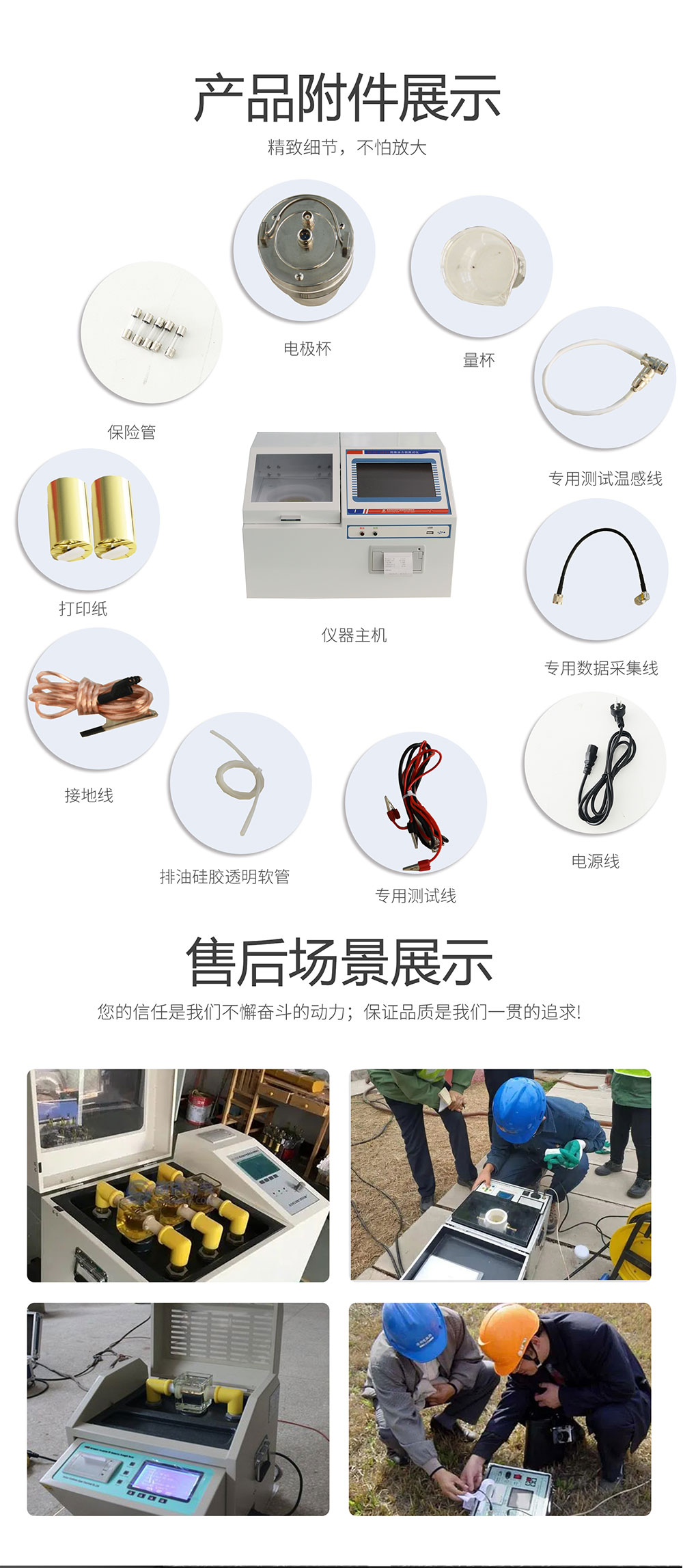

产品附件

产品图集

产品证书

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

绝缘油介损测试仪证书

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
