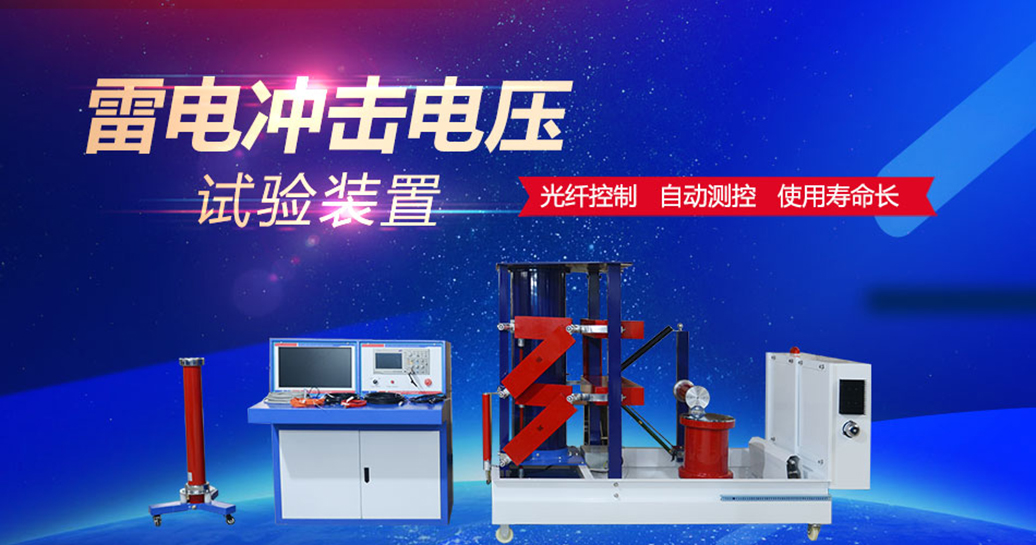

雷电冲击电压发生器总体介绍


产品简介 Product Introduction

*冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。冲击电压发生器一种模仿雷电及操作过电压等冲击电压的电源装置。主要用于绝缘冲击耐压及介质冲击击穿、放电等试验中。

产品别称:冲击电压发生器,雷电冲击电压发生器试验装置,雷电冲击电流发生器,电压发生器试验装置


产品特征 Product Characteristics


1、回路电感小,并采取带阻滤波措施,在大电容量负载下能产生标准冲击波,负载能力大。
2、电压利用系数高,雷电波和操作波分别不低于85%和80%。
3、调波方便,操作简单,同步性能好,动作可靠。
4、采用恒流充电自动控制技术,自动化程度高,抗干扰能力强。

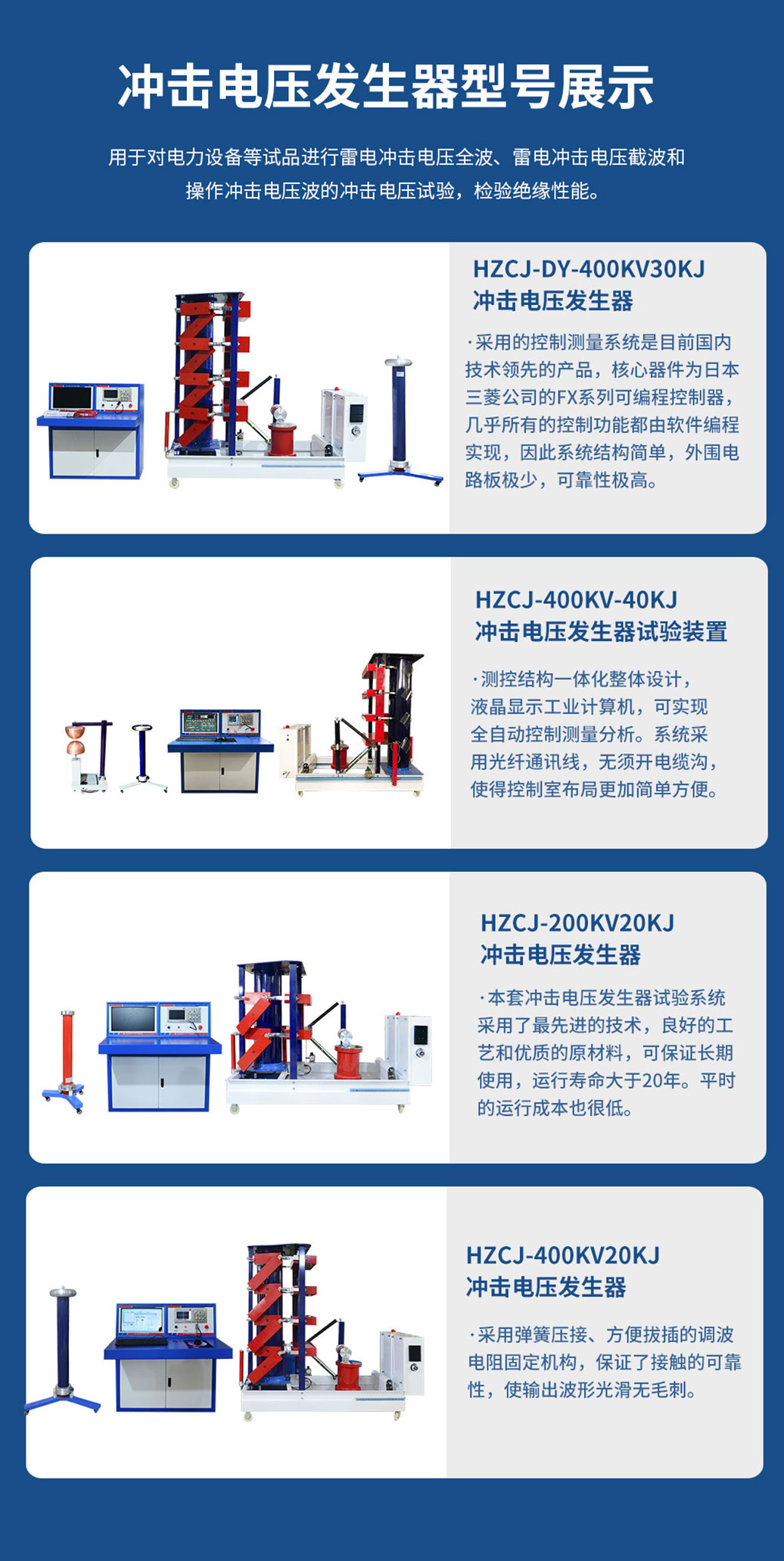

冲击电压发生器系列工程试验

主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。

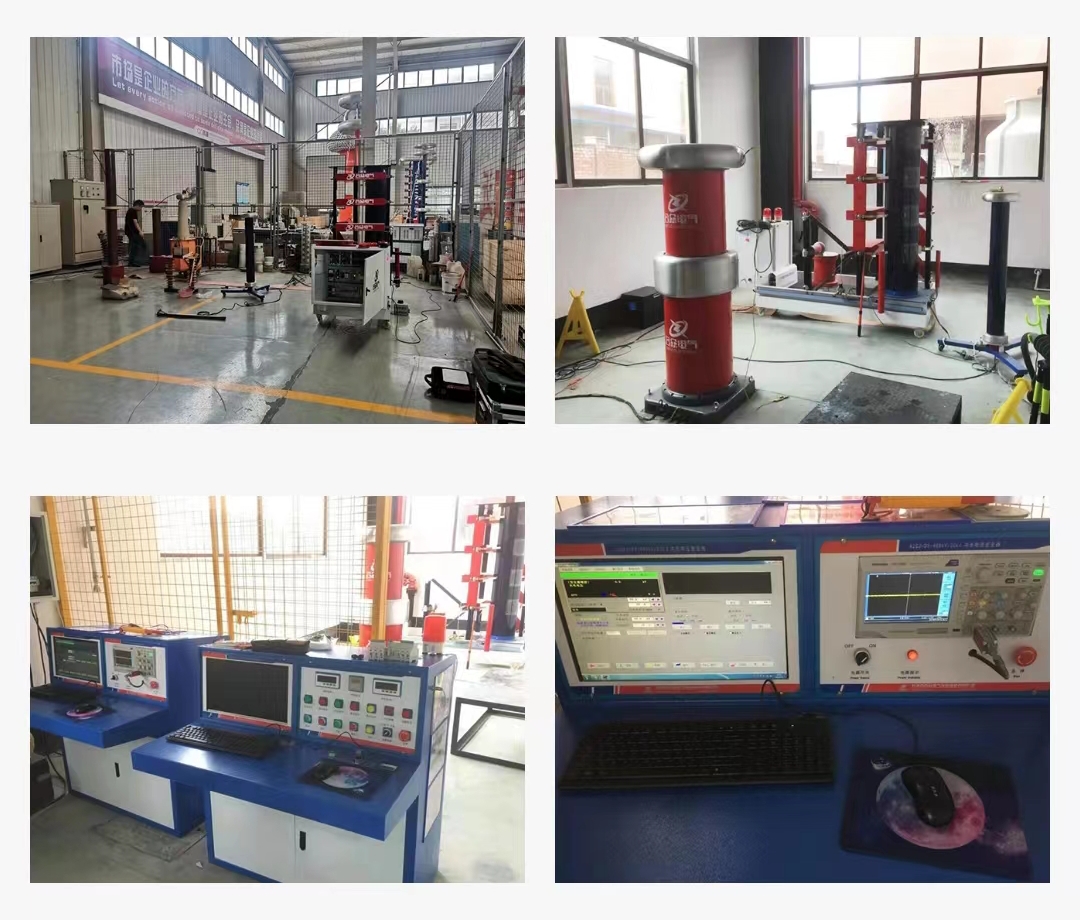

工程案例 Engineering Case

合众电气作为雷电冲击电压发生器生产制造的老厂家,研发技术底蕴深厚,售后服务体系完备完善,目前已为千余家客户提供过串联谐振相关售后服务。





答疑解惑 Dispel Doubts


Q*冲击电压发生器适用范围?

电力变压器、电力互感器、高压开关、组合电器、避雷器、电力电缆及附件、套管及绝缘子等试品的冲击试验。雷电截断波,操作冲击等各类冲击电压试验。一套设备可产生多种试验波形。

Q*冲击电压的标准波形是什么?
冲击电压的标准波形按照《高电压试验技术》国际标准和国家标准规定:

雷电冲击波 T1/T2=1.2/50us

操作冲击波 Tcr/T2=250/2500us

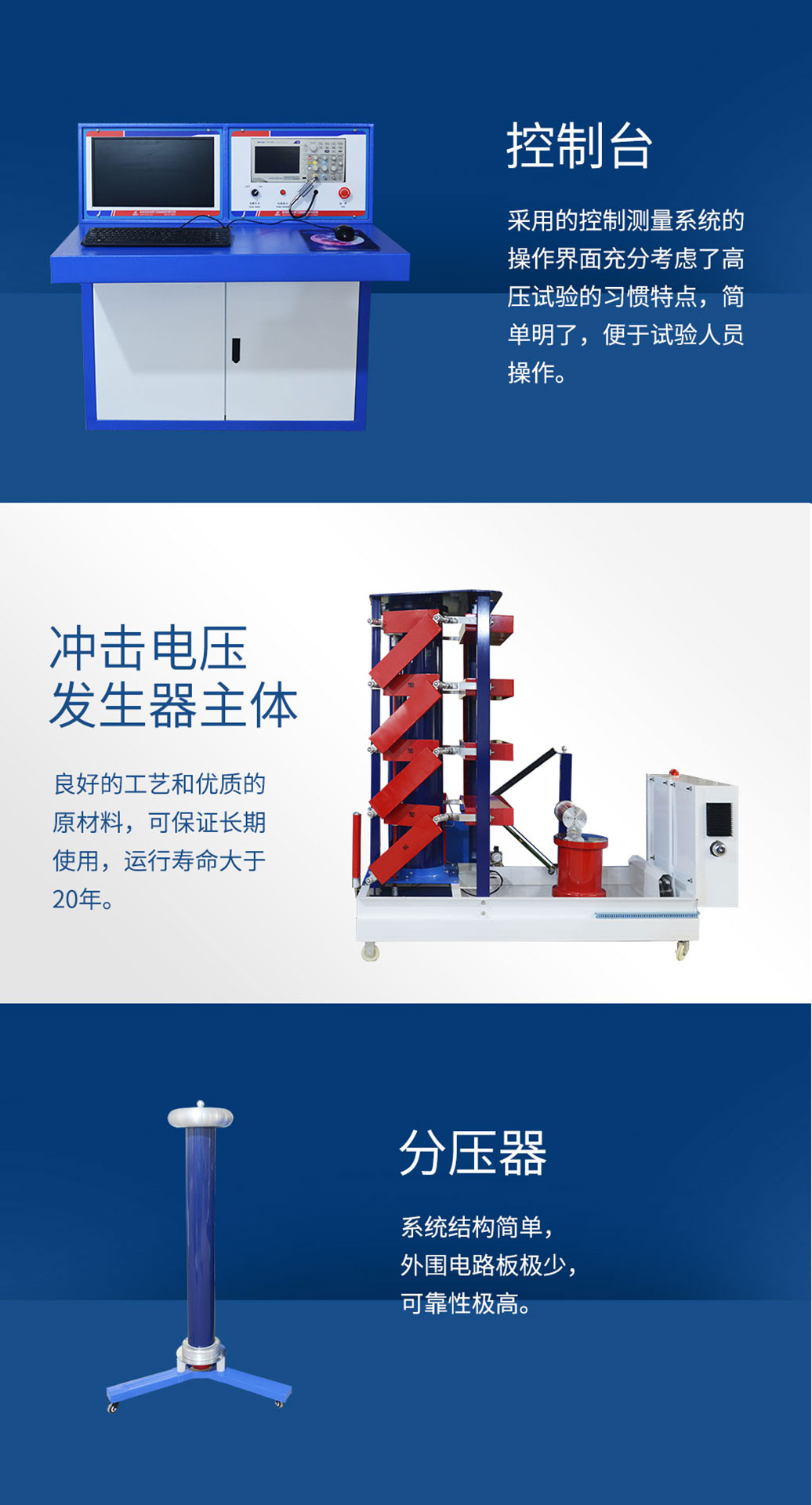

Q*冲击电压发生器的主要组成部分有哪些?
发生器本体、截波、分压器、四组件控制台(控制台分为微机型和普通型)、数字化波形记录系统等组成。
