互感器综合特性测试仪的接线方式

  电力测试设备不同的产品做不同的试验时接线有不一样，具体我们可以从说明书与合众电气售后培训服务中学习到。这里合众电气技术工程师讲解，互感器综合特性测试仪的接线方式。

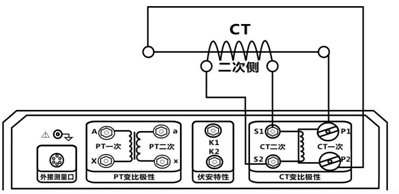

  互感器综合特性测试仪CT变比极性试验接线如图3.19所示。

  注意1：互感器综合特性测试仪变比极性试验中，由于一次侧电流大，请尽量采用较粗较短的连接线，以免一次侧线电阻过大导致电流无法升至“一次测量电流”设定值。

  注意2：互感器综合特性测试仪做变比极性试验时，请先将CT二次绕组接地线断开，以免损坏装置。

  以上是互感器综合特性测试仪的接线方式。如果需要本产品或其他功能更强大的设备，请联系合众电气客服。
