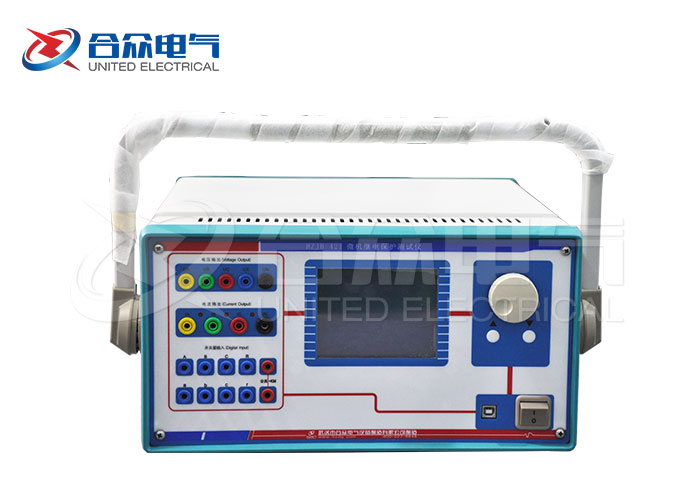

微机继电保护测试仪状态翻转条件

  前面我们讲了继电保护测试仪和温升试验装置一样属于比较复杂也比较常用的电力检测设备，下面我们重点介绍一下微机继电保护测试仪，有请合众电气专家，来看微机继电保护测试仪状态翻转条件。

  状态翻转条件

  除“时间触发”和“开入量触发”两触发方式可以同时选择外，其它都只能单选。它们是由一状态翻转进入下一状态的前提条件。

  时间触发：当选择该触发方式时，可以根据实际需要，在“最长状态时间”和“触发后延时”中分别输入一定的数值。试验时，经过上述两段延时后，自动进入下一状态。“最长状态时间”是指这个状态的最长输出时间。“触发后延时”的作用类似于在交流试验模块里的开关变位确认时间，是为了防止保护抖动而引起的误差，一般设置10ms 左右。需要特别注意的是，在模拟重合闸及后加速故障的时候，不能设置该延时。因为后加速故障是在重合于故障态才引起的，所以必须是在重合态后立即进入永跳状态，后加速保护才能正确动作。如果“最长状态时间”期间输出的是故障量，当测试仪接收到保护的动作信号时，而试验前同时又选择了“开入量触发”作为状态的翻转条件的话，测试仪将跳过所设置的余下的“最长状态时间”进入“触发后延时”状态。
  另外，常常通过设置“触发后延时”来躲过保护接点的抖动。

  开入量触发：选中该触发方式时，右侧的七路开入量A、B、C、R、a、b、c 都将有效。七路开入量为“或”的关系，可以根据需要去掉多余的开入量（取消其前面的“√”）。测试仪检测到所选的开入量动作时，将经“触发后延时”时间即翻转至下一状态。

  为防止接点“抖动”而影响试验，在该触发方式下一般应设置一定的“触发后延时”。

  按键触发： 选“按键触发”时，试验期间，当状态翻转至该状态时，通过手动点击界面上的    按钮或按测试仪面板上的“Tab”键来实现状态触发翻转。这是手动控制试验进程的一种有效方式。

  GPS 触发：选择GPS触发时，利用GPS时钟的分脉冲或秒脉冲触发，实现多台测试仪的同步测试。

  注意：1.时间触发和开入量触发可以同时打勾，此时二者哪个条件先到即触发翻转。

  2. 选开关量触发时，一般需设一定的“触发后延时”（约5－20ms），以免接点抖动导致多次误触发翻转。

  开出量状态

  在每个状态中均可设定开出1开出2的输出状态，如果打“√”则该路开出在该状态时闭合，否则打开。每个状态下可以设置开出量的输出不一样，可以实现在各状态翻转过程中，开出量的开合变化。

  以上是微机继电保护测试仪状态翻转条件。需要微机继电保护测试仪，联系合众电气客服。
