全自动温升试验装置RS-485通讯方式

  温升试验装置的通讯方式是连接计算机的，通常有几种通讯方式，下面合众电气专家举例介绍，全自动温升试验装置RS-485通讯方式。

  （1）本系列数据记录仪的RS-485 通讯线采用屏蔽双绞线，其一端通过RS-232/485 转换模块接到计算机的串行通信口，另一端接到记录仪通讯端子。

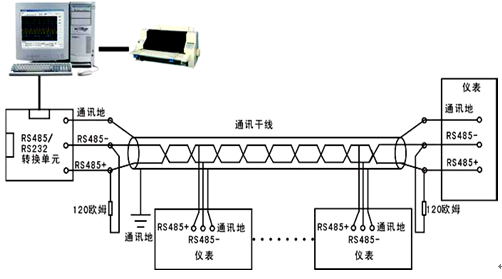

  其连接方式如图所示：

  （2）在记录仪系统参数设置中，选择好通讯地址和波特率（固定为9600）。

  （3）双芯屏蔽线的屏蔽层作为通讯地线，注意不可与设备保护地连接。当传输距离较远时，传输干线的两端需分别加一个120Ω的终端电阻，连接在RS-485通信线“+”和“-”之间。

  （4）当一台计算机挂多台记录仪时，网络拓扑结构为总线型，每台记录仪通过支线并接在干线上。需注意的是终端电阻要接在通讯干线的两端，分支后的传输线要尽可能的短，以减少干扰。

  （5）通讯距离长时可选择中继模块。

  以上是全自动温升试验装置RS-485通讯方式。如果需要更多电力检测设备，请联系合众电气在线客服。
