温升试验装置温度巡检仪使用说明
电力检测设备有的是由几个仪器组成的一套设备,比如温升试验装置中的温度巡检仪,下面合众电气专家介绍,温升试验装置温度巡检仪使用说明。

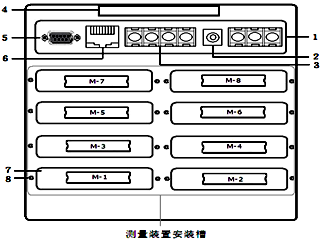

接线端子图
模块安装顺序是由左下角M1(1~8通道)开始往右M2(9~16通道)再往上面一层左M3往右M4逐层往上的顺序最上面左M7右为M8(57~64通道),继电器信号输出模块一般默认插入M8位置。
1、交流AC85-265V电源输入端子
2、直流DC24V输入端子
3、直流DC24V输出以及485信号输入端子
此RS485通讯口为外接RS485信号的传感器或模块输入接口,DC 24V为外接传感器供电电源输出接口
4、提手
5、RS232通讯接口
九针接线为: 第2针为仪表的“RXD”(RS232),第3针为仪表的“TXD”(RS232),5针为仪表的通讯“地”。
6、以态网接口
7、测量模组装置安装插槽
8、固定测量装置螺丝
文章是温升试验装置温度巡检仪使用说明,如果需要更多电力检测设备,想要温升试验装置,欢迎咨询合众电气客服,我们会安排专业的业务经理对接。
接线端子图
1、交流AC85-265V电源输入端子
3、直流DC24V输出以及485信号输入端子
4、提手
5、RS232通讯接口
九针接线为: 第2针为仪表的“RXD”(RS232),第3针为仪表的“TXD”(RS232),5针为仪表的通讯“地”。
6、以态网接口
7、测量模组装置安装插槽
8、固定测量装置螺丝
文章是温升试验装置温度巡检仪使用说明,如果需要更多电力检测设备,想要温升试验装置,欢迎咨询合众电气客服,我们会安排专业的业务经理对接。
