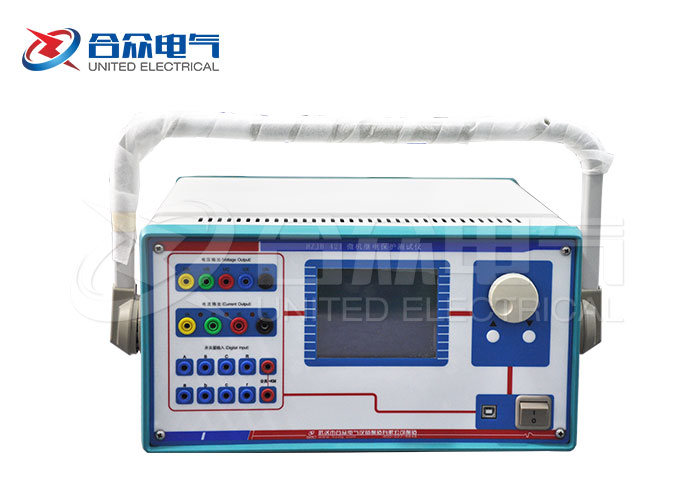

微机继电保护测试仪测试多种输出情况

  电力试验设备通常需要测量多种情况，下面合众电气技术工程师介绍，微机继电保护测试仪测试多种输出情况。

  Ux是特殊相，可设置多种输出情况：

  设定为 +3UO、-3UO、+×3UO、-×3UO时，UX的输出值由当前输出的UA、UB、UC组合出3UO成分，然后乘以各自系数得出，并始终跟随UA、UB、UC 的变化而变化。

  若选择等于某相（如UA）的值，则Ux的输出与相对应相的输出相同。

  若选“任意方式”，此时Ux的输出和其他3相电压一样，可以在输出范围内任意输出，也可以按照一定的步长变化其幅值和角度。
  序分量、线电压等参量显示

  在界面的左下脚显示当前状态下的线电压以及电压、电流的零序、正序和负序分量。通过这个窗口，不仅可以实时监视“序分量”以及“线电压”的变化情况，这部分的数值是完全根据上面所给的各相分量的当前值计算出来的，不能设置。这个窗口有利于试验人员观察保护动作时各序分量和线电压的值，便于根据不同需要来记录保护的动作值。比如说，做低电压闭锁过流的时候，如果保护定值给的是线电压，那么保护动作时不但可以从上面很直观的看到保护动作时的相电压的值，而且可以从这个窗口直接读出线电压的值，而不需要试验人员自行计算。

  文章是微机继电保护测试仪测试多种输出情况。如果需要更多电力试验设备，联系合众电气客服，我们将安排专业产品经理联系您。
