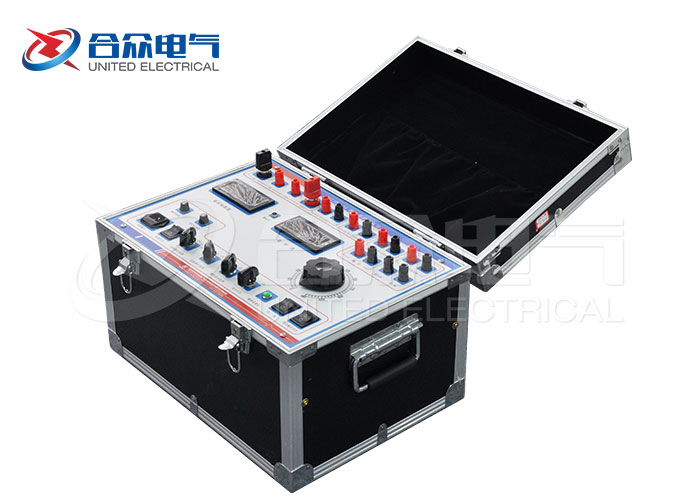

微机继电保护测试仪各种设定量

  微机继电保护测试仪是电力试验设备中比较复杂精密的一种仪器，继保涉及的数值也比较多，下面合众电气举例介绍，微机继电保护测试仪各种设定量。

  故障相：可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

  整定阻抗：故障阻抗可以Z、Φ方式输入或R、X方式输入，以一种方式输入，另一种方式的值计算机自动计算出。Z、Φ或R、X输入方式切换是在光标在“Z=”位置时按旋钮进行切换。
  故障阻抗倍数：为nד整定阻抗”，以此值作为短路点阻抗进行模拟。

  时间控制/接点控制

  接点控制时，由保护的跳闸、重合闸、永跳接点控制电流电压发生状态转换。如跳闸接点到将使测试仪输出从故障量转变为正常量（跳闸后状态）。

  时间控制时，装置根据所设定的各时间间隔，依次输出故障前、故障时、跳闸后、重合闸后、永跳后的各种量。保护跳合闸时只记录动作时间，而不改变各种输出状态的持续时间。

  本文是微机继电保护测试仪各种设定量。需要微机继电保护测试仪或其他电力试验设备，请联系合众电气网站客服，可通过电话、微信、QQ、在线沟通等多种渠道联系。
