全自动温升试验装置温度巡检仪使用说明

  我们知道温升试验装置是比较重要的仪器,下面武汉合众电气技术工程师给大家讲解部分使用说明,全自动温升试验装置温度巡检仪使用说明。

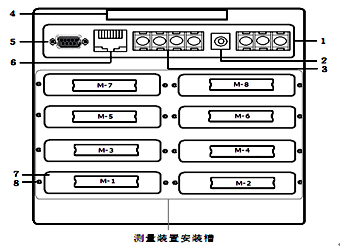

  接线端子图
全自动温升试验装置
  模块安装顺序是由左下角M1(1~8通道)开始往右M2(9~16通道)再往上面一层左M3往右M4逐层往上的顺序最上面左M7右为M8(57~64通道),继电器信号输出模块一般默认插入M8位置。

  1、交流AC85-265V电源输入端子
全自动温升试验装置
  2、直流DC24V输入端子

  3、直流DC24V输出以及485信号输入端子
温升试验装置
  此RS485通讯口为外接RS485信号的传感器或模块输入接口,DC 24V为外接传感器供电电源输出接口

  4、提手

  5、RS232通讯接口

  九针接线为: 第2针为仪表的“RXD”(RS232),第3针为仪表的“TXD”(RS232),5针为仪表的通讯“地”。

  6、以态网接口

  7、测量模组装置安装插槽

  以上是全自动温升试验装置温度巡检仪使用说明,如果需要温升试验装置请在线联系我们客服,我们将竭诚为您服务。
