变压器综合测试仪负载试验过程介绍
之前我们了解到变压器综合测试仪，按“重测”则将重新对当前变压器进行测试，按“退出”则退回到系统功能的主界面。
下面合众电气专家给大家介绍，变压器综合测试仪负载试验过程介绍。
1）根据变压器类型参考后面对应的接线图进行正确接线，然后接通仪器的工作电源。
2）在主界面中选择负载试验，则显示负载试验设置界面如下图：

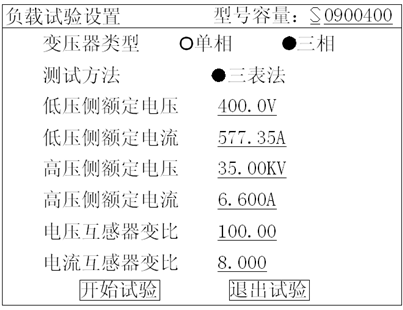

图9 负载试验设置页面
该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法或三表法，此时该界面的测试方法不可选择，仪器的接线也只能按双表法或三表法的接线方法。
本文是变压器综合测试仪负载试验过程介绍，如果需要对应的电力测试设备，请您在线联系我们客服，我们将安排专业技术人员和您对接。
下面合众电气专家给大家介绍，变压器综合测试仪负载试验过程介绍。
1）根据变压器类型参考后面对应的接线图进行正确接线，然后接通仪器的工作电源。
2）在主界面中选择负载试验，则显示负载试验设置界面如下图：
该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法或三表法，此时该界面的测试方法不可选择，仪器的接线也只能按双表法或三表法的接线方法。
本文是变压器综合测试仪负载试验过程介绍，如果需要对应的电力测试设备，请您在线联系我们客服，我们将安排专业技术人员和您对接。
