变压器综合测试仪空载试验测试数据页面
在之前我们讲过变压器综合测试仪的空载试验,光标在操作界面中选择“开始试验”,按OK键进入如下的变压器综合测试仪空载试验测试数据页面:
上图完整的显示了空载试验的所有测试结果:Uo(V)为三相线电压的平均值,Ps(KW)为当前电压下的实测功率,d为电压波形畸变系数,Po(KW)为校正后的空载损耗,Io%为空载电流百分比。
左上侧为试验电压、电流的向量图,如果接线错误,该页面提示“接线错误,请关机检查”;通过调压器缓慢增加试验电压,当Uo(V)等于空载试验的额定电压时,停止升压。移动光标到“锁定”按钮,长按OK键将出现图10正在测量的提示,此时保持调压器不动,当图10中的正在测量的提示消息消失后,当前测试结果已经被锁定,然后“锁定”按钮变为“重测”按钮,此时请迅速操作调压器降压至零位。
在该页面的“保存”把当前的结果保存到随机的存储器上;“打印”则通过打印机打印当前的测试结果。
注意:升压的过程中,要时刻关注Uo与Io,除避免过压外,更要提防试品异常时试验电流过大损坏仪器或被试品。
打印功能只有在仪器使用外部电源供电时才能使用;在仪器由内部理电池供电时,打印机无法工作,在现场不具备外部电源时,可把试验结果保存到仪器内部的存储器中,在具备外部电源供电的情况下再进行保存的试验记录打印。
以上是变压器综合测试仪空载试验测试数据页面和打印功能,如果对各种电力测试设备有需求的,我们是二十年老资历的厂家都能做,您可以通过网络咨询我们客服,我们将安排专业的产品经理和您对接。

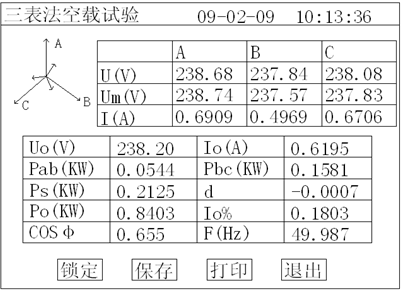

图7 空载试验测试数据页面

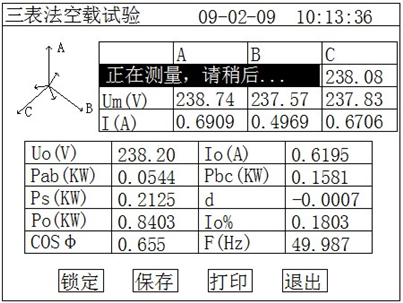

图8 空载损耗正在测量计算页面
上图完整的显示了空载试验的所有测试结果:Uo(V)为三相线电压的平均值,Ps(KW)为当前电压下的实测功率,d为电压波形畸变系数,Po(KW)为校正后的空载损耗,Io%为空载电流百分比。
左上侧为试验电压、电流的向量图,如果接线错误,该页面提示“接线错误,请关机检查”;通过调压器缓慢增加试验电压,当Uo(V)等于空载试验的额定电压时,停止升压。移动光标到“锁定”按钮,长按OK键将出现图10正在测量的提示,此时保持调压器不动,当图10中的正在测量的提示消息消失后,当前测试结果已经被锁定,然后“锁定”按钮变为“重测”按钮,此时请迅速操作调压器降压至零位。
在该页面的“保存”把当前的结果保存到随机的存储器上;“打印”则通过打印机打印当前的测试结果。
注意:升压的过程中,要时刻关注Uo与Io,除避免过压外,更要提防试品异常时试验电流过大损坏仪器或被试品。
打印功能只有在仪器使用外部电源供电时才能使用;在仪器由内部理电池供电时,打印机无法工作,在现场不具备外部电源时,可把试验结果保存到仪器内部的存储器中,在具备外部电源供电的情况下再进行保存的试验记录打印。
以上是变压器综合测试仪空载试验测试数据页面和打印功能,如果对各种电力测试设备有需求的,我们是二十年老资历的厂家都能做,您可以通过网络咨询我们客服,我们将安排专业的产品经理和您对接。
