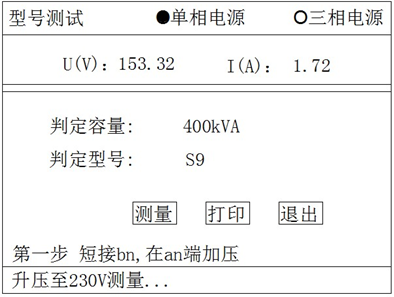

变压器综合测试仪型号测试界面

  不同电力测试设备有不同的界面，比如变压器综合测试仪型号测试界面。在容量测试结果界面选择型号测试，则进入型号测试界面：

  型号测试时需要外部工频电源，条件许可时尽量使用调压器进行升压（若无调压器，也可使用空开直接连接现场交流电源与本测试仪，但此种情况下相当于对被试品进行突然的空载加压试验，若被试品存在短路等故障，有可能导致电源跳闸甚至被试品故障扩大，因此请确保被试品性能是良好的）。

  根据现场电源分下面两种情况：

  I）现场具备三相交流电源，此时按空载试验的接线方法连接现场三相电源、调压器/空开、本测试仪、被试品，调节调压器输出电压到400V，按“测量”按钮进行型号判别；

  II）现场只有单相交流电源，此时只能对低压侧为yn型接法的变压器进行测试，此时需要进行三次测试才能进行型号判定：（1）第一次，高压侧开路，低压侧短接bn相，在an相加压，加压到230V进行测量（若无调压器时，加市电电压后测量，此时误差稍大，下同）；（2）第二次，高压侧开路，低压侧短接cn相，在bn相加压测量；（3）第三次，高压侧开路，低压侧短接an相，在cn相加压测量；详见后面的接线图。

  以上是合众电气介绍的变压器综合测试仪型号测试界面，如果需要电力测试设备，可联系在线客服。
