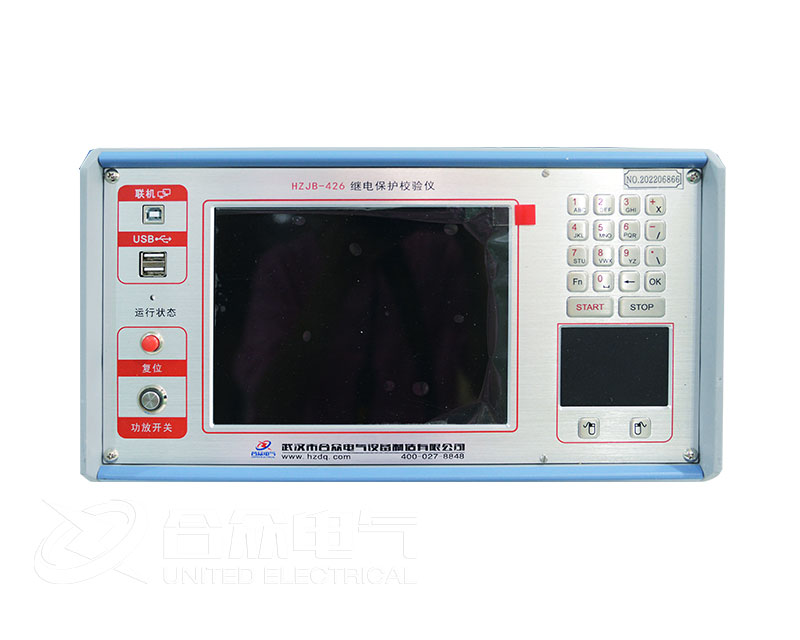

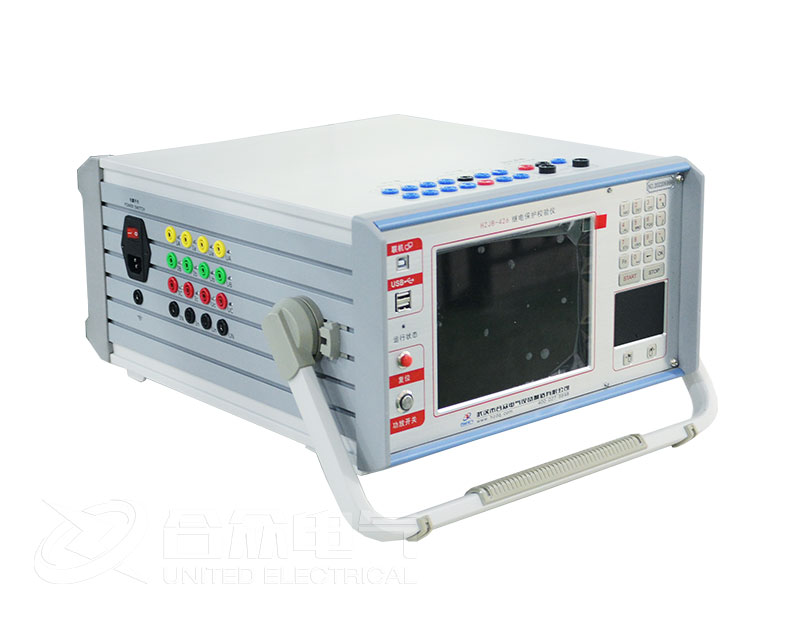

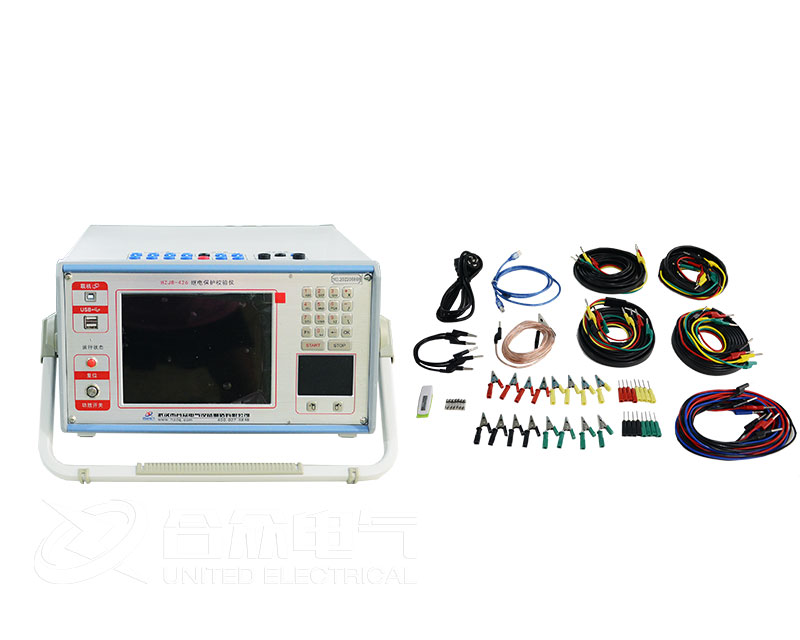

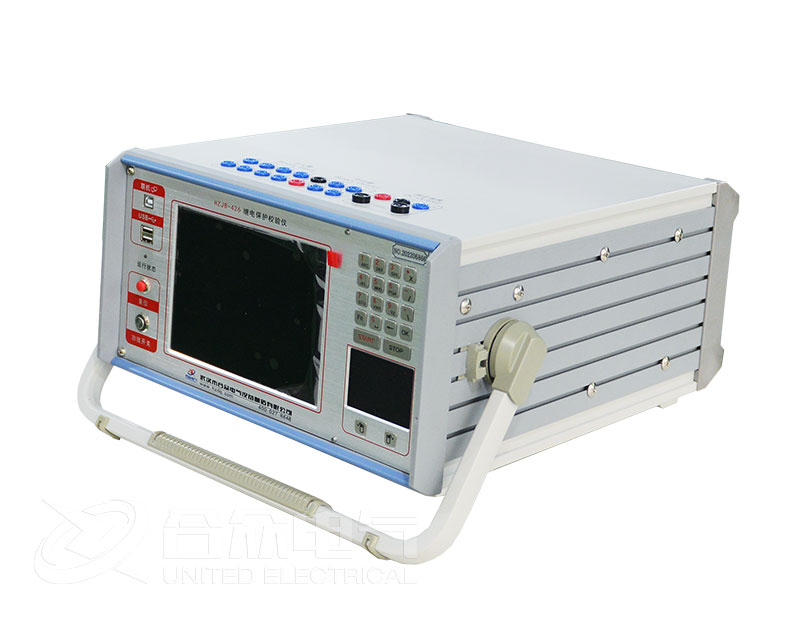

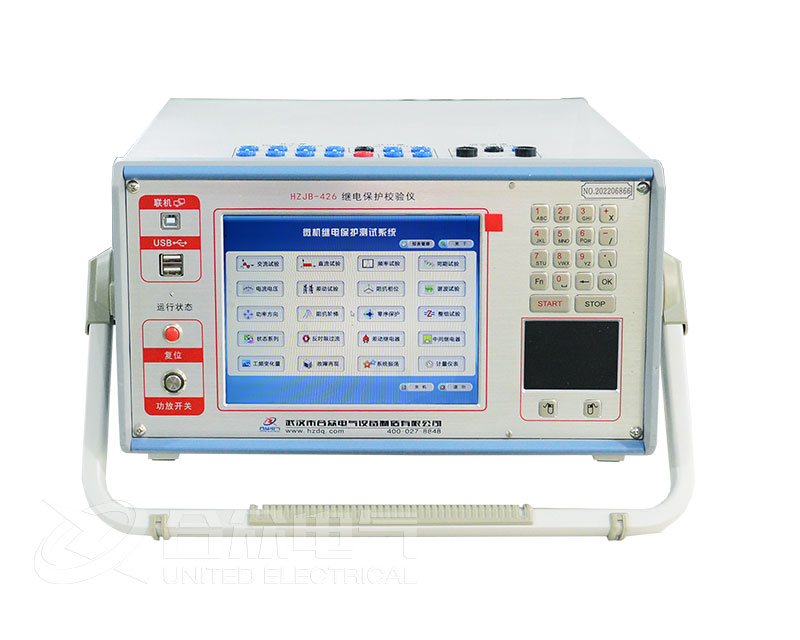

继电保护校验仪 HZJB-426 (六相)继电保护测试仪

可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。执行标准:GB/T 7261-2016,DL/T 624-2010。

  • 经典的Windows7操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏

    一体化金属工业键盘和触摸板,可以通过多功能金属按键和触摸板来完成各种操作。

    输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

继电保护装置试验仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行,亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放,自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统,功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

产品别称:继电保护测试仪、微机继保仪、微机继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

二、产品特点:

1、满足现场所有试验要求。本仪器具有标准的六相电压,六相电流输出,电压125V/相,电流30A/相。六相并联可达180A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-2010《继电保护微机型试验装置技术条件》的标准。

3、经典的Windows7操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4、一体化金属工业键盘和触摸板,可以通过多功能金属按键和触摸板来完成各种操作。

5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、完善的自我保护功能,采用合理设计的散热结构,并具有可靠完善的多种保护措施以及电源软启动,具有一定程度的故障自诊断和闭锁功能;

8、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

产品参数

1、交流电流源

幅值范围:6×(0-30A)/相,精度:0.2%

六相电流并联输出最大值:180A

相电流长期允许工作值:10A

功 率:300VA/相

六相并联最大功率:900VA

六相并联最大输出时允许工作时间:10s

频率范围:0--1000Hz; 精度:0.001Hz

谐波次数:2--20次;相位:0--360°; 精度:0.1°

2、直流电流源

幅值:20A/相; 功率:300VA/相; 精度:0.5%

3、交流电压源

幅值范围:6 ×(0--125V); 精度:0.2%

线电压范围:0--250V

相电压/线电压输出功率:70VA/100VA

频率范围:0--1000Hz; 精度:0.001Hz

谐波次数:2--20次;相位:0--360°; 精度:0.1°

4、直流电压源

相电压输出幅值:0--±150V; 精度:0.2%

线电压输出幅值:0--±300V;

相电压/线电压输出功率:90VA/180VA

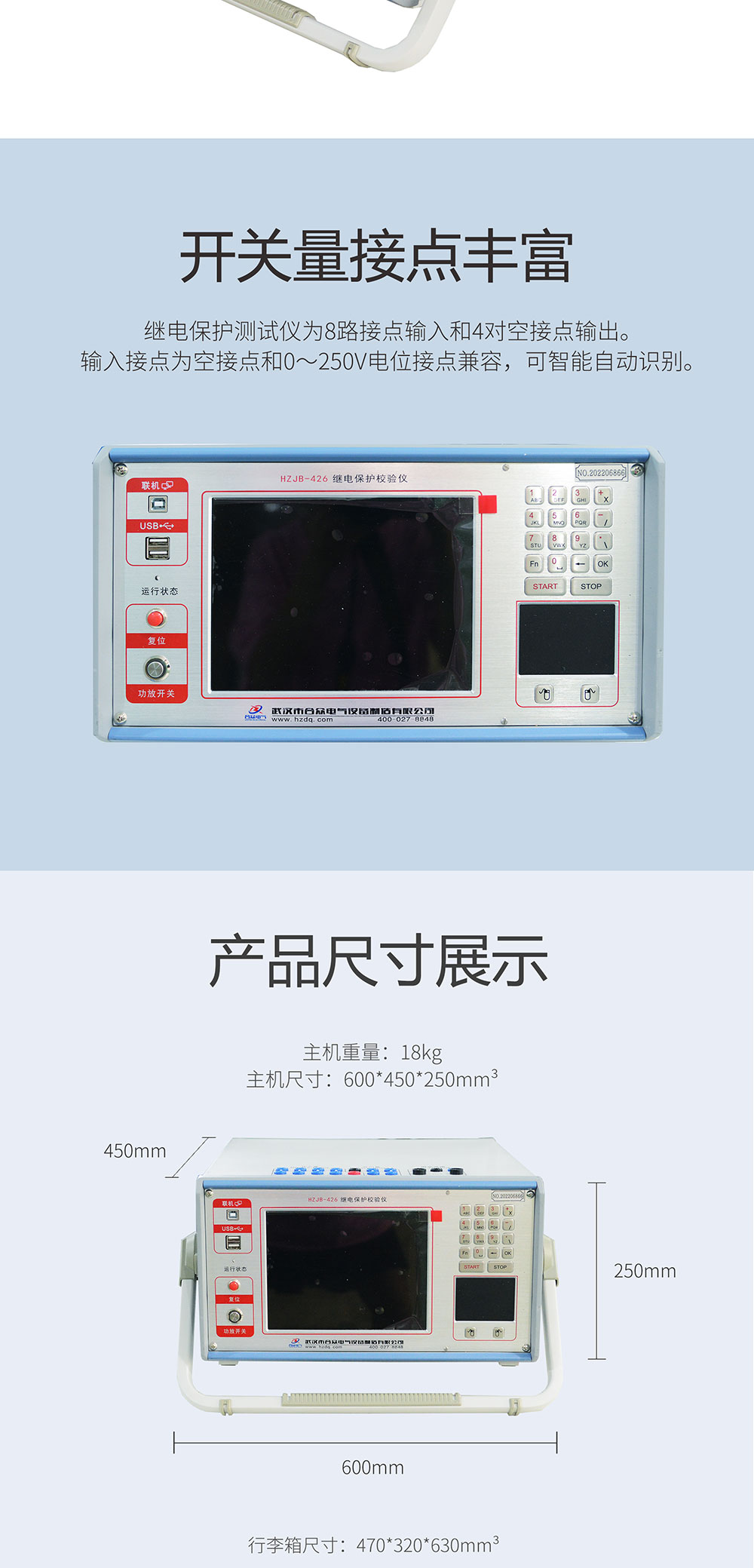

5、开关量端子

开关量输入端子:8对

空接点:1--20mA,24V 装置内部有源输出

电位翻转:0--6VDC为低电平,15--250VDC为高电平

开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围

范围:1ms~9999s;测量精度:1ms

7、体积重量

体积:600 (mm)×450 (mm)×250 (mm) ;约18Kg

8、电 源

AC220V±10%;50Hz 10A

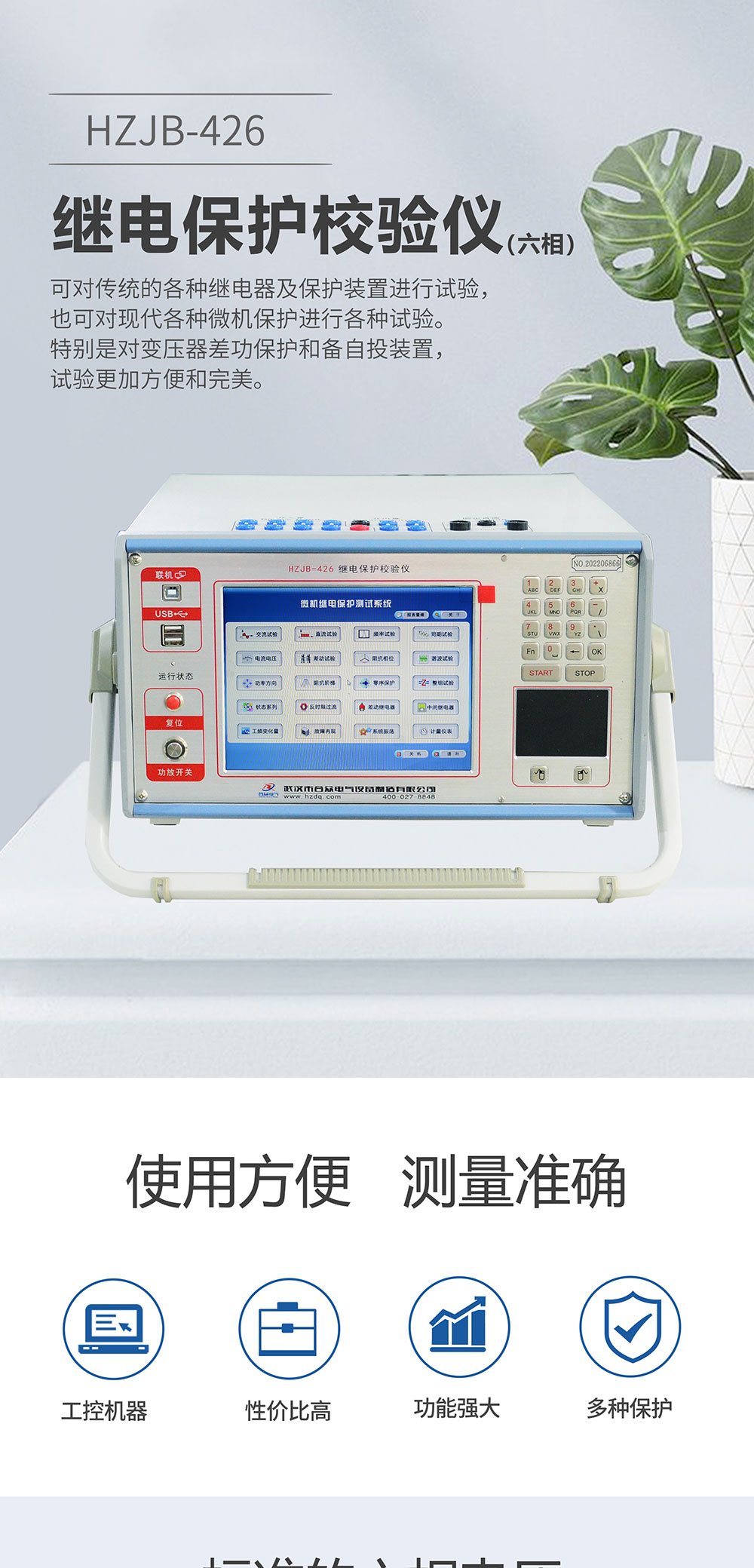

产品彩页

继电保护测试仪继电保护测试仪继电保护测试仪继电保护测试仪继电保护测试仪继电保护测试仪

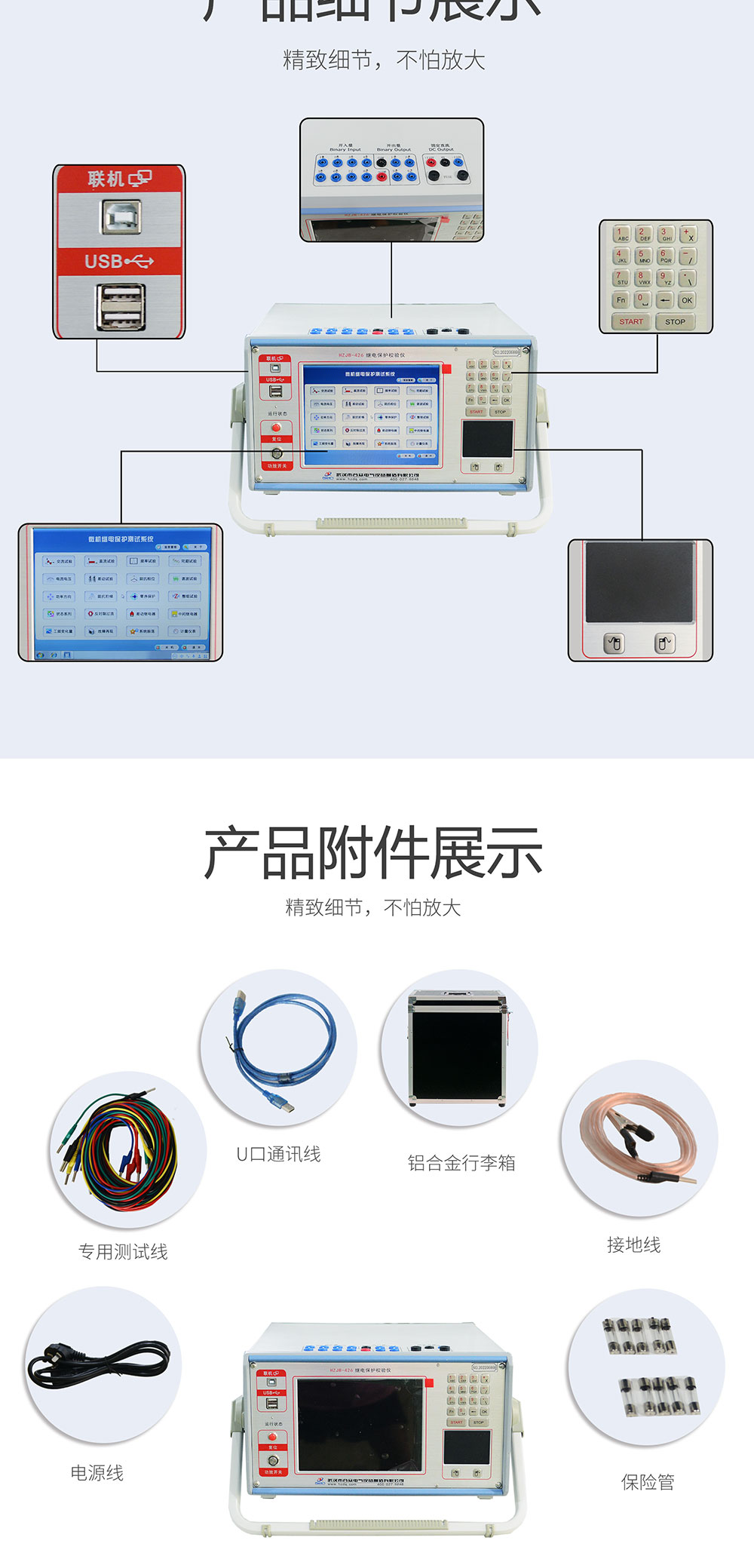

产品附件

产品图集
产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

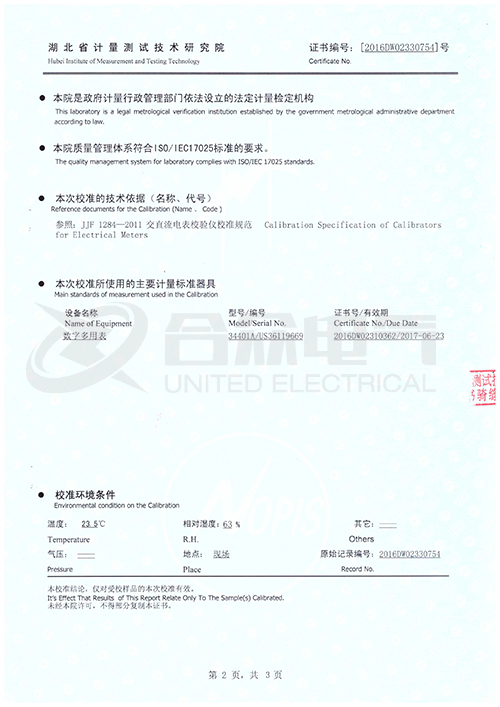

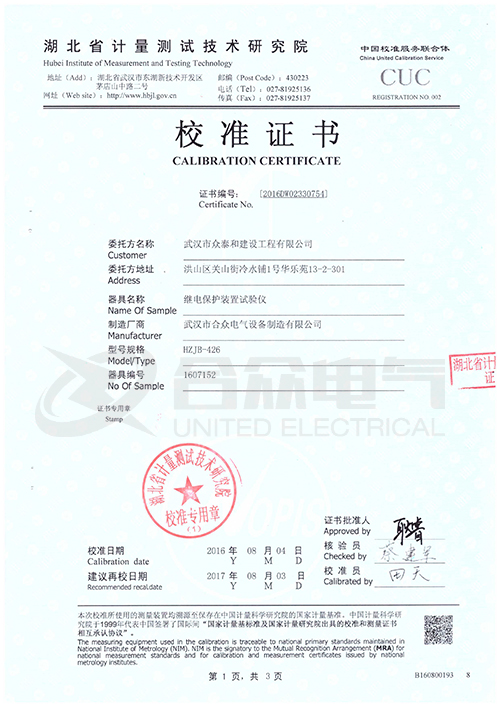

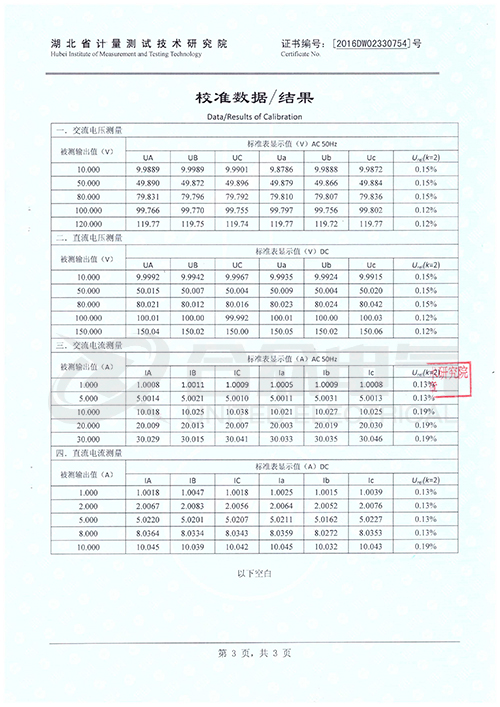

微机继电保护测试仪证书  微机继电保护测试仪证书  微机继电保护测试仪证书

 注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。

  2.了解更多产品信息请进入产品中心,服务热线:400-027-8848

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品售后服务,我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问,欢迎致电:400-027-8848。

产品视频

1、交流电流源

幅值范围:6×(0-30A)/相,精度:0.2%

六相电流并联输出最大值:180A

相电流长期允许工作值:10A

功 率:300VA/相

六相并联最大功率:900VA

六相并联最大输出时允许工作时间:10s

频率范围:0--1000Hz; 精度:0.001Hz

谐波次数:2--20次;相位:0--360°; 精度:0.1°

2、直流电流源

幅值:20A/相; 功率:300VA/相; 精度:0.5%

3、交流电压源

幅值范围:6 ×(0--125V); 精度:0.2%

线电压范围:0--250V

相电压/线电压输出功率:70VA/100VA

频率范围:0--1000Hz; 精度:0.001Hz

谐波次数:2--20次;相位:0--360°; 精度:0.1°

4、直流电压源

相电压输出幅值:0--±150V; 精度:0.2%

线电压输出幅值:0--±300V;

相电压/线电压输出功率:90VA/180VA

5、开关量端子

开关量输入端子:8对

空接点:1--20mA,24V 装置内部有源输出

电位翻转:0--6VDC为低电平,15--250VDC为高电平

开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围

范围:1ms~9999s;测量精度:1ms

7、体积重量

体积:600 (mm)×450 (mm)×250 (mm) ;约18Kg

8、电 源

AC220V±10%;50Hz 10A
