绝缘油介损测试仪油杯技术标准和使用

  绝缘油在很多电力测试设备行业中都有运用,其中油杯是里面非常重要的一个部件,下面和武汉合众电气了解一下绝缘油介损测试仪油杯技术标准和使用。

  1.油杯技术标准

  油杯采用三极式结构,完全符合GB/T 5654-2007标准,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

  2.油杯使用

  u装入油杯:

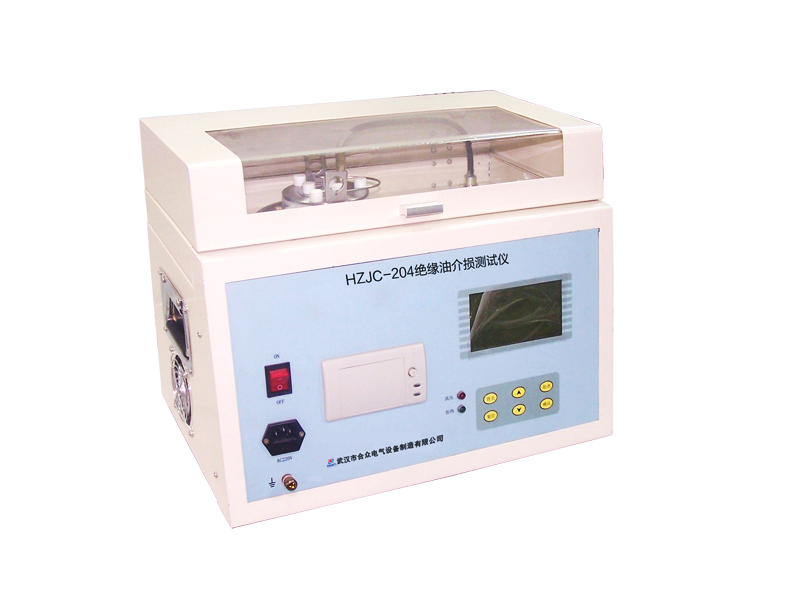

绝缘油介损测试仪
  将油杯平稳放入仪器加热炉内,保证油杯底部接触良好,以便有良好电接触和热接触,装入后应将测试线接好,黑色线是信号测试线,白色是温度测量线

  u取出油杯:

  必须在断电情况下,先取下短的黑色、白色测量线后直接将油杯取出。

  3.拆装油杯电极

  将内电极固定钮④旋松后可将内电极全部取出;同样,装入内电极后应将内电极固定钮④旋紧。

  4.装入油样

  将取出内电极的后油杯杯口朝上,然后将其向下轻斜约60度左右,再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁,接着量杯慢慢轻斜,缓慢将油倒入,注意尽可能不要在油中夹入气泡;完成后便可将内电极慢慢装入油杯,然后打拧好内电极固定钮,再将整个装完油的油杯放入主机静止15分钟(这样可很好的将大部分气泡排出;如不静止,将直接影响设备加压情况以及数据的准确);最后就可以运行主机。

  注意:内电极系非常精密部件,取出、装入时一定动作缓慢,平稳,内外电极间不要碰撞,以防破坏表面,导致整个油杯报废;

  本文详细解释了绝缘油介损测试仪油杯技术标准和使用,如果对绝缘油介质损耗测试仪有需要,请联系我们在线客服,我们专业的技术人员将帮您选型和报价。
