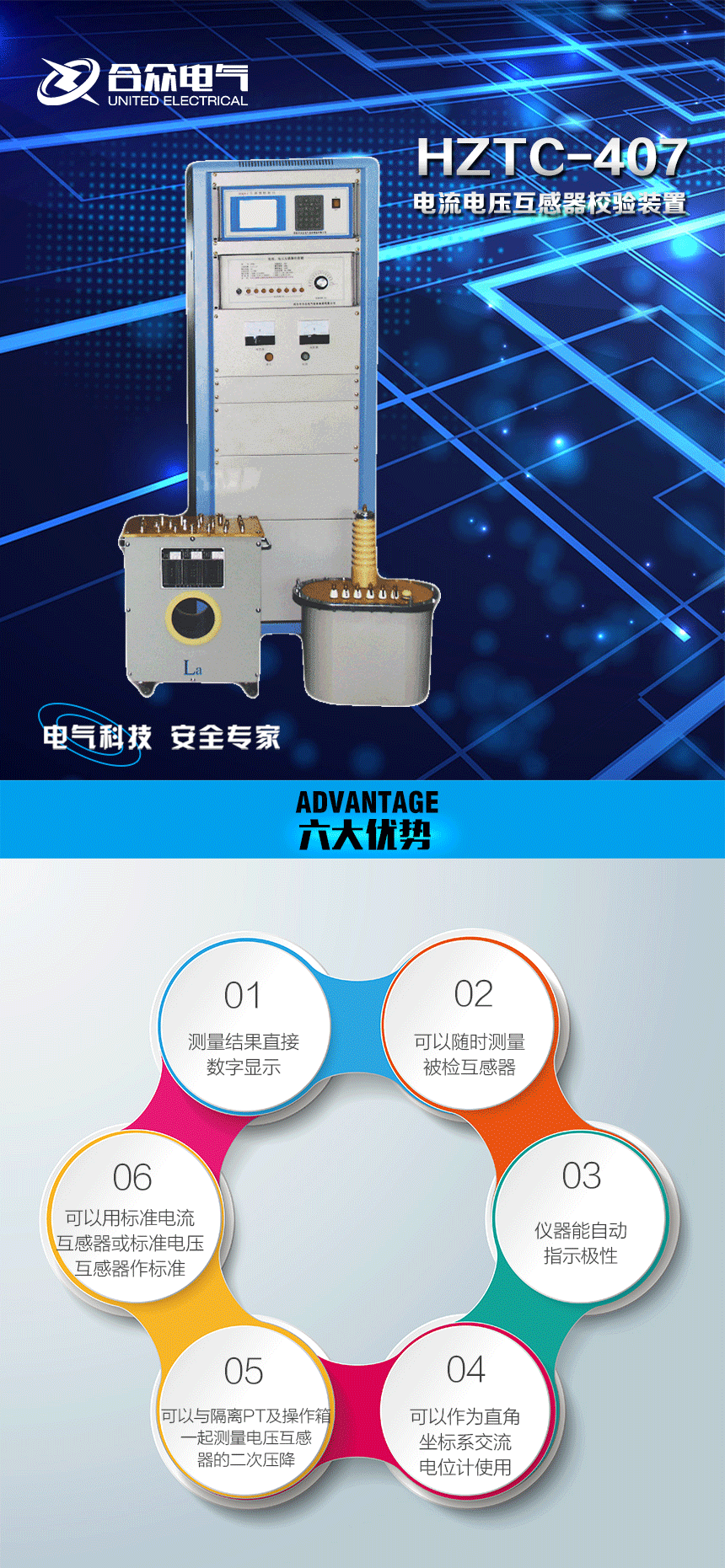

电流电压互感器校验装置 HZTC-407

电流电压互感器校验装置,主要由HZCT-II型互感器校验仪、HZFH-Y电流电压负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成。

  • 1、在检定互感器时,仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。

    2、设备可以作为直角坐标系交流电位计使用,测量交流小电流或交流小电压。

    3、设备可以与隔离PT及操作箱一起测量电压互感器的二次压降。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频
 一、产品概述:

HZTC-407型电流、电压互感器校验装置,主要由HZCT-II型互感器校验仪、HZFH-Y电流电压负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成。是一种新颖的自动化检测仪器,它运用先进的电子技术,对互感器的误差信号直接采极分解,并经适当运算后,将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便,读数直观,测量迅速,能降低电能消耗,减轻劳动强度;体积小,重量轻,便于携带和现场测试;仪器能在5%定额工作电流(电压)下进行测试;另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪,此时仪器能在1%额定工作电流下测量电流互感器的误差;在检测过程中仪器能方便地随时进行自校,以保证仪器的精度;关键元器件使用进口组件,质量稳定可靠,广泛用于计量、供电等部门和互感器生产厂家,是开展互感器检测的理想仪器。执行标准:JJG313-2010,JJG314-2010

二、产品特点:

1、电流、电压互感器校验装置,和用于检定准确度级次0.01级至10级,额定二次电流为5A、1A电流互感器和额定二次电压为100V、100/√3V、150V(100/3V、220V)的电压互感器。测量结果直接数字显示,并可为用户配上RSC232接口,方便地与计算机相联.

2、在检定互感器时,仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。

3、在检定互感器时,仪器能自动指示极性。当极性错误时,仪器能自动切断差流(差压)回路,确保仪器输入电路安全。并发出报警,提示检定人员注意。

4、设备可以作为直角坐标系交流电位计使用,测量交流小电流或交流小电压。

5、设备可以与隔离PT及操作箱一起测量电压互感器的二次压降。

6、在检定互感器时,仪器可以用标准电流互感器或标准电压互感器作标准,也可以用双级电流互感器,双级电压互感器或感应分压器作比例标准。

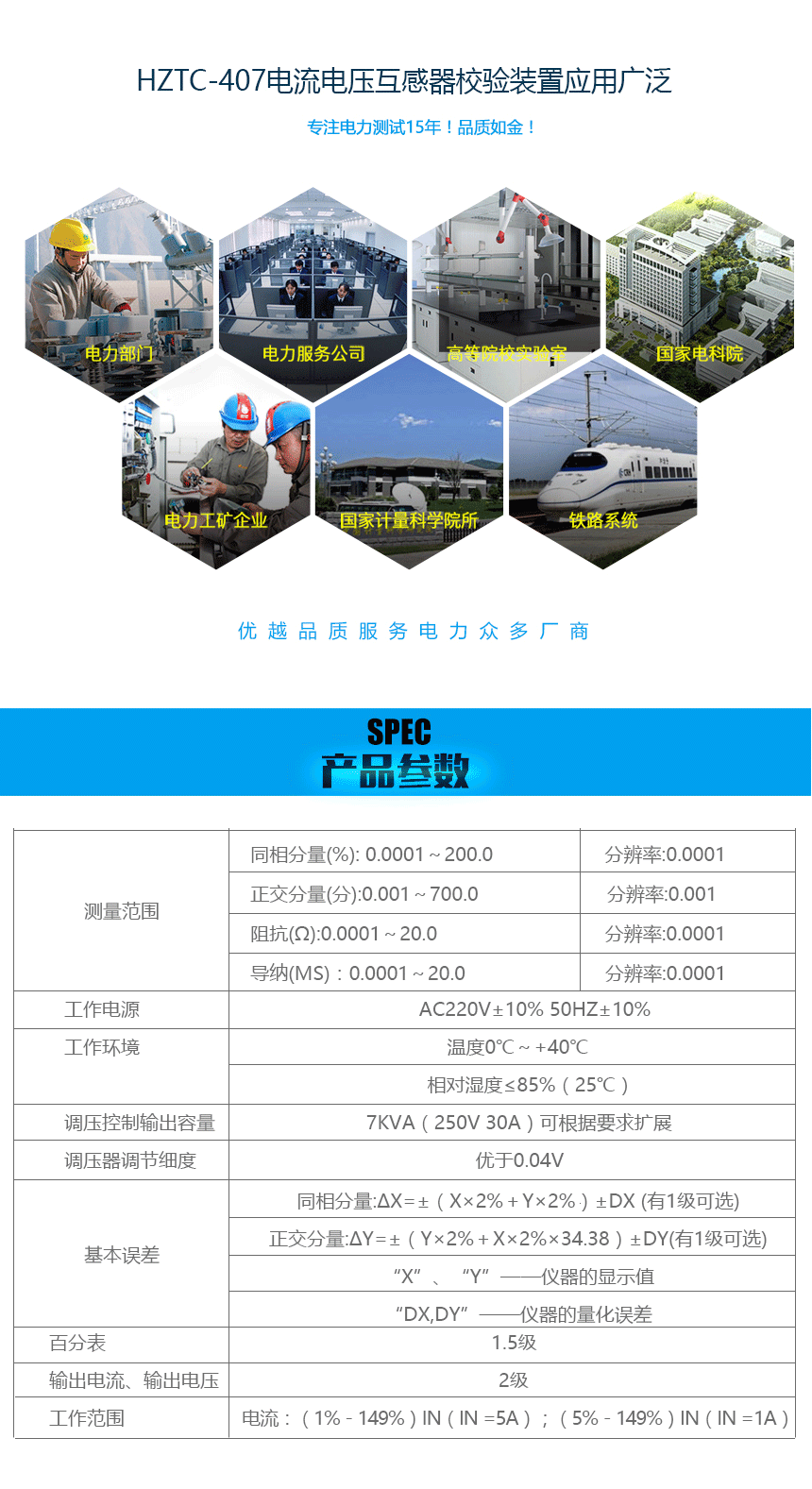

产品参数

测量范围

同相分量(%): 0.0001~200.0

分辨率:0.0001

正交分量(分):0.001~700.0

分辨率:0.001

阻抗(Ω):0.0001~20.0

分辨率:0.0001

导纳(ms):0.0001~20.0

分辨率:0.0001

工作电源

AC220V±10% 50Hz±10%

工作环境

温度0℃~+40℃

相对湿度≤85%(25℃)

调压控制输出容量

7kVA(250V 30A)可根据要求扩展

调压器调节细度

优于0.04V

基本误差

同相分量:ΔX=±(X×2%+Y×2%)±Dx (有1级可选)

正交分量:ΔY=±(Y×2%+X×2%×34.38)±Dy(有1级可选)

“X”、“Y”——仪器的显示值

“Dx,Dy”——仪器的量化误差

百分表

1.5级

输出电流、输出电压

2级

工作范围

电流:(1%-149%)In(In =5A);(5%-149%)In(In =1A)

产品彩页
电流电压互感器校验装置电流电压互感器校验装置电流电压互感器校验装置
产品附件

名称

数量

单位

HZCT-II型互感器校验仪

1

HZFH-Y电流电压负载箱

1

调压控制器

1

标准电流互感器

1

标准电压互感器

1

专用测试线

1

大电流导线

1

说明书

1

检验报告

1

合格证

1

产品图集
产品证书


企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
