局部放电检测仪的三种检测试验方法

  (1)局部放电检测仪标准试验电路,又称并联法。

  适应于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上,会降低测试灵敏度。

  (2)串联法,其要求试品低压端对地浮置。

  其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联,有利于提高试验灵敏度;缺点是试样损坏时会损坏输入单元。

  (3)平衡法试验电路:要求两个试品相接近,至少电容量为同一数量级。

  其优点是外干扰强烈的情况下,可取得较好抑制干扰的效果,并可消除变压器杂散电容的影响,而且可做大电容试验;缺点是须要两个相似的试品,且当产生放电时,需设法判别是哪个试品放电。

  注:由于现场试验条件的限制(找到两个相似的试品且要保证一个试品无放电不太容易),所以在现场平衡法比较难实现,另外,由于采用串联法时,如果试品击穿,将会对设备造成比较大的损害,所以出于对设备保护的想法,在现场试验时一般采用并联法。

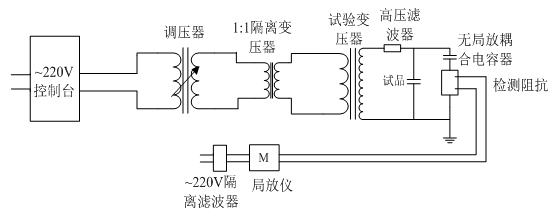

  局部放电检测仪采用并联法的整个系统的接线原理图

局部放电检测仪使用方法

  采用脉冲电流法检测高压试品的局部放电量,由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压,通过无局放耦合电容器和输入单元将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压滤波器可以防止在测试过程中试品击穿而损坏其他设备,阻塞放电电流进入试验变压器,并且可以抑制从高压电源进入的谐波干扰,隔离滤波器是将电源的干扰和整个测试系统分开,降低整个测试系统的背景干扰。
