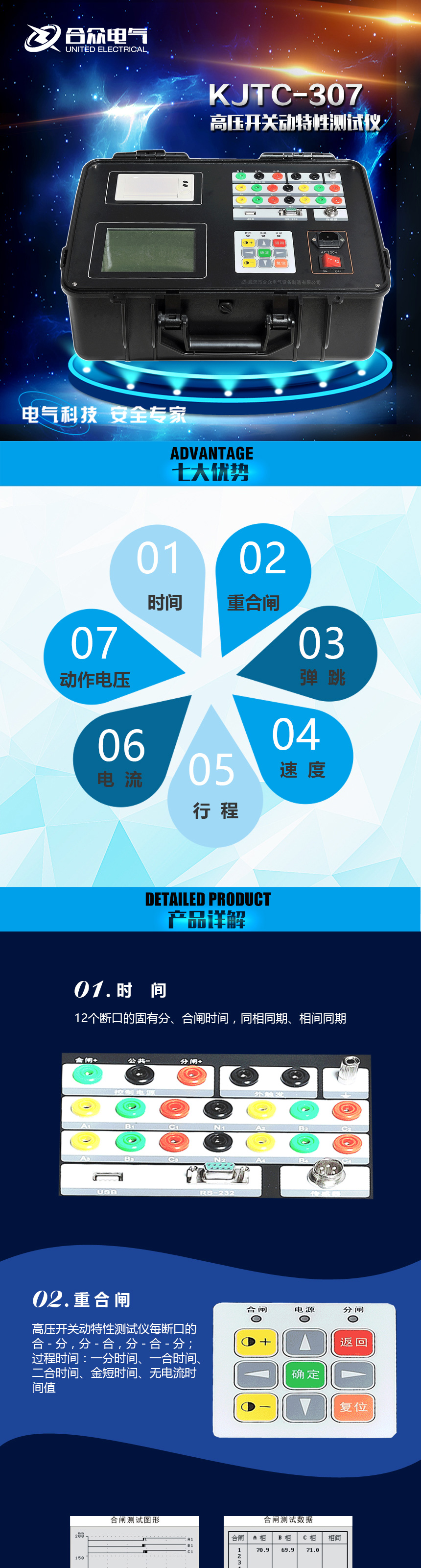

KJTC-307高压开关动特性测试仪，是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
KJTC-307高压开关动特性测试仪，大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题，通用传感器现场安装方便、简单、易于操作。执行标准：DL/T846.3-2004。
产品别名：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪。
二、产品特点：
1、时 间：12个断口的固有分、合闸时间，同相同期、相间同期
2、重 合 闸：高压开关动特性测试仪每断口的合－分，分－合，分－合－分；过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值
3、弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值
4、速 度：刚分、刚合速度，大速度，时间－行程特性曲线
5、行 程：总行程，开距，超行程，过冲行程，反弹幅值
6、电 流：分、合闸线圈的分、合闸电流值、电流波形图
7、动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值
|
输入电源 |
220V±10% 50Hz± 5% |
大气压力 |
86～106kpa |
|
|
温度 |
－10～40℃ |
湿度 |
≦80%RH |
|
|
绝缘电阻 |
＞2MΩ |
介电强度 |
电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧 |
|
|
时间 |
量程：4000.0ms |
误差 |
100ms以内0.1ms±1个字 |
|
|
分辨率：0.1ms |
100ms以上0.1%±1个字 |
|||
|
速度 |
量程：20.00m/s |
误差 |
0～2m/s以内±0.1m/s±1个字 |
|
|
分辨率0.01m/s |
100ms以上±0.2m/s±1个字 |
|||
|
行程 |
真空断路器 |
量程：50.0mm |
分辨率：0.1mm |
误差：1%±1个字 |
|
SF6断路器 |
量程：300.0mm |
分辨率：1mm |
||
|
少油断路器 |
量程：600.0mm |
分辨率：1mm |
||
|
电流 |
量程 20.00A |
分辨率0.01A |
||
|
输出电源 |
DC30～250V数字可调/20A(瞬时工作) |
|||
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
附件箱 |
1 |
个 |
|
角度旋转传感器 |
1 |
套 |
|
直线传感器 |
1 |
套 |
|
传感器安装支架 |
1 |
套 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
