局部放电检测仪输入单元的选择

  上一期我们了解了局放仪输入单元的原理，那么在实际操作中，如何根据单元的技术参数做出选择呢，这一期我们和武汉合众电气一起来看看局部放电检测仪实际输入单元的选择：

  HZJF系列输入单元有12个独立输入单元，每个输入单元上都有调谐电容（Ct´）的范围，只要检测回路的谐振电容Ct落在调谐电容（Ct´）的范围，就足以满足测试选择的要求。

  根据耦合电容CK和试品电容CX可粗略估算谐振电容Ct，从而确定单元序号：

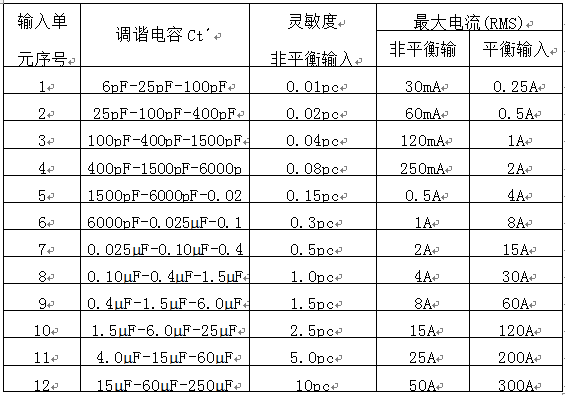

  表1 独立输入单元技术参数表

  注：一般测试油浸电流互感器或电压互感器时，选择2号输入单元，测试环氧电流互感器或电压互感器时，选择3号输入单元，测试小型变压器时，选择4号输入单元。

  以上是局部放电检测仪输入单元的选择，如果对局放仪有更多疑问，需要购买，可联系合众电气。
