局部放电检测耐压试验系统 局放量检测试验装置

局部放电检测耐压试验系统 局放量检测试验装置,适用于进行各类电力电气设备工频耐压试验,以及在工频耐压下的局部放电量检测。

  • 输入单元(检测阻抗)配备齐全,频带组合多(九种);

    性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便;

    操作、及结构安装形式兼容性好,便于已有系统设备的升级改造。

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

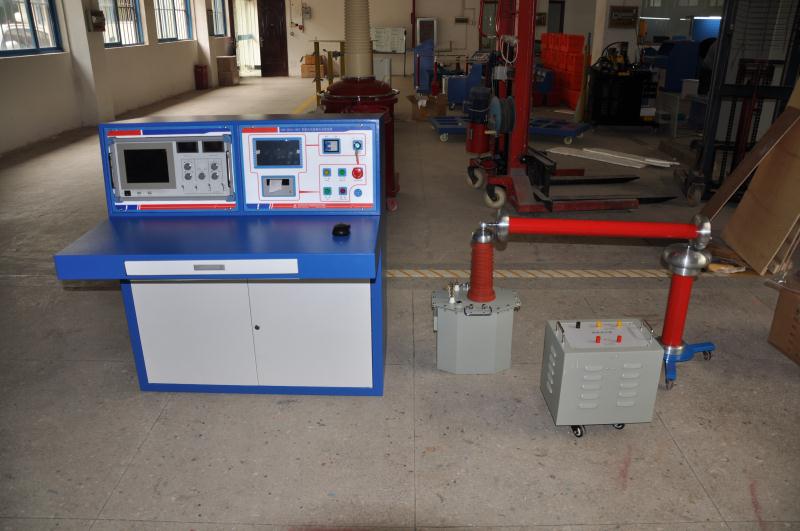

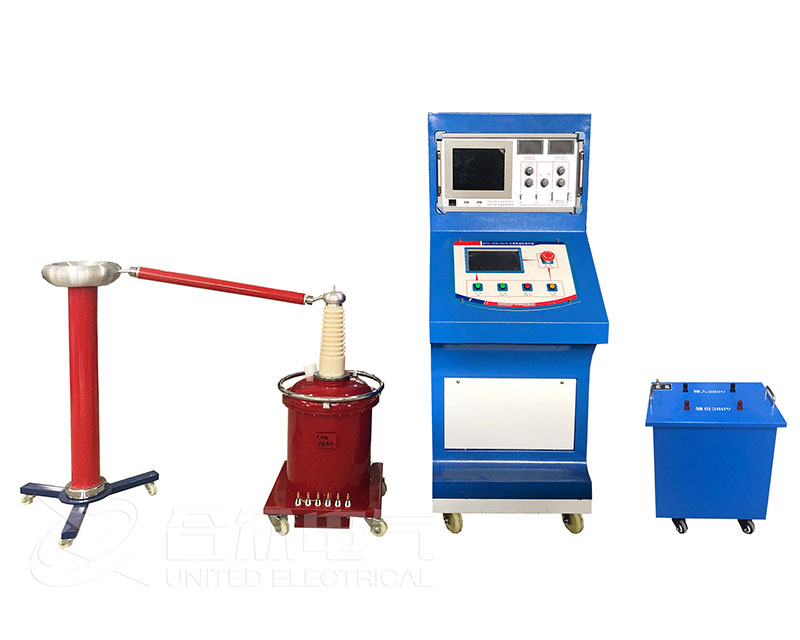

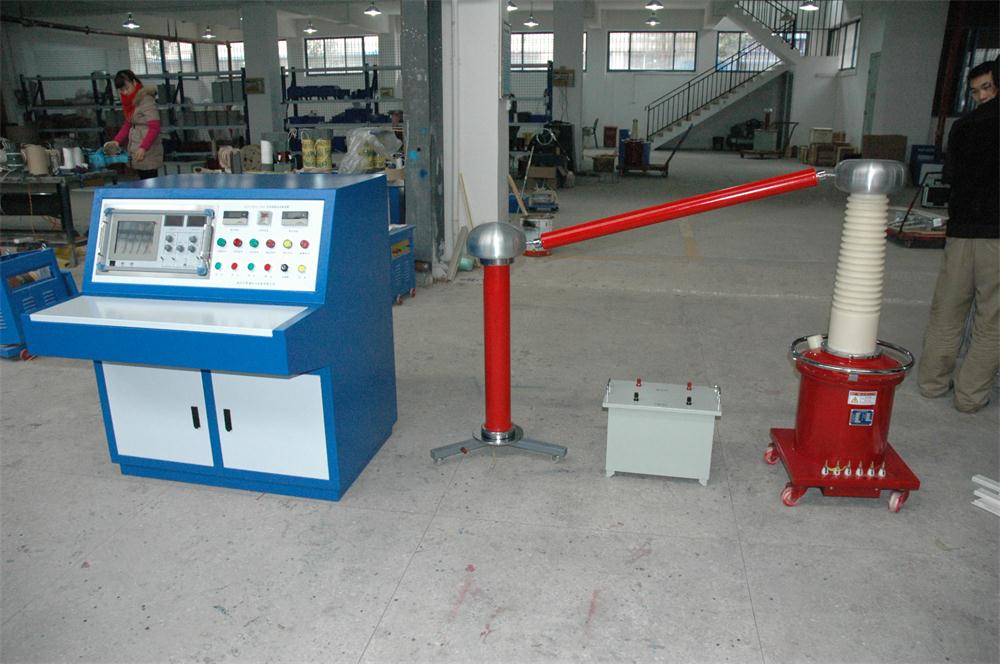

局部放电检测耐压试验系统 局放量检测试验装置,由局部放电检测仪、无局放调压操作箱、无局放试验变压器、隔离变压器、耦合电容器组成,适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,及局部放电量的检测,是高压绝缘耐压试验中必不可少的成套试验设备。采用新改良设计,巧妙的将无局放试验装置(变压器控制部分)和局部放电检测仪结为一体,外观亮丽轻巧,使测试过程更加方便简单。

产品别称:局放检测,局放检测仪,局部放电检测,局部防放电检测仪,局放量检测仪,局放量检测系统。

二、产品特点:

1、局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。

2、操作与传统的模拟式局部放电测试仪器完全相同,简单易学。

3、自由选择椭圆、直线、正弦显示方式

4、采用数字开窗技术,可避免干扰对测量的影响。

5、任意相位开窗,单窗、双窗任选,椭圆150度旋转。

6、可对当前放电图谱作定格保存处理,静态对局部放电脉冲进行观测、分析。

7、可对当前放电图谱进行保存,实现测试结果的可追溯性。

产品参数

局部放电检测仪参数:

1、可测试品的电容量范围6PF--250μF

2、放大器频带:

①低端:10KHZ、20KHZ、40KHZ任选

②高端:80KHZ、200KHZ、300KHZ任选

3、放大器增益调节:粗调六档,档间增益20±1 db;细调范围≥20db。

4、时间窗:

①窗宽:可调范围15°~150°;

②窗位置:每一窗可旋转0°~170°;

③两个时间窗可分别开或同时开。

5、放电量表:

数字表头:以3½LED数字表显示

0-100.0误差<±5%(以满刻度计)

6、椭圆时基:

①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转:以30°为一档,可作150°旋转。

③显示方式:椭圆—直线-正弦。

7、试验电压表:

① 量程:100KV(可扩展)

② 显示:3½数字电压表指示

精度:优于±5%(以满刻度计)

8、具有零标功能,有利于局部放电的识别

无局放调压操作箱参数:

1、电源电压:AC 220V/380V
2、容  量:10KVA—500KVA
3、输出电压:0—250V    0—430V
4、电压精度:±0.5
5、电流精度:±0.5
6、显示方式:7寸真彩高清数字屏
7、触控方式:电阻式触摸更精准
8、操作方式:自动、手动
9、数据保存:60组
10、密码:多级权限设置

产品彩页
产品附件
产品图集
产品证书

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

局部放电检测耐压试验系统 局放量检测试验装置证书 局部放电检测耐压试验系统 局放量检测试验装置证书 局部放电检测耐压试验系统 局放量检测试验装置证书

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务,切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问,欢迎致电:400-027-8848。

产品视频

局部放电检测仪参数:

1、可测试品的电容量范围6PF--250μF

2、放大器频带:

①低端:10KHZ、20KHZ、40KHZ任选

②高端:80KHZ、200KHZ、300KHZ任选

3、放大器增益调节:粗调六档,档间增益20±1 db;细调范围≥20db。

4、时间窗:

①窗宽:可调范围15°~150°;

②窗位置:每一窗可旋转0°~170°;

③两个时间窗可分别开或同时开。

5、放电量表:

数字表头:以3½LED数字表显示

0-100.0误差<±5%(以满刻度计)

6、椭圆时基:

①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转:以30°为一档,可作150°旋转。

③显示方式:椭圆—直线-正弦。

7、试验电压表:

① 量程:100KV(可扩展)

② 显示:3½数字电压表指示

精度:优于±5%(以满刻度计)

8、具有零标功能,有利于局部放电的识别

无局放调压操作箱参数:

1、电源电压:AC 220V/380V
2、容  量:10KVA—500KVA
3、输出电压:0—250V    0—430V
4、电压精度:±0.5
5、电流精度:±0.5
6、显示方式:7寸真彩高清数字屏
7、触控方式:电阻式触摸更精准
8、操作方式:自动、手动
9、数据保存:60组
10、密码:多级权限设置
