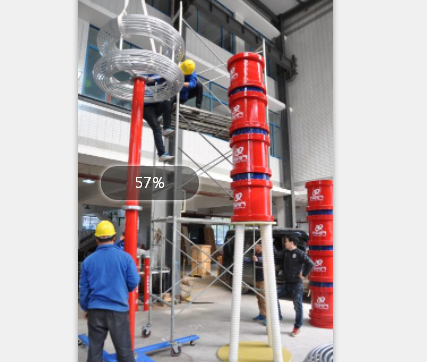

一、产品概述：
调频式串联谐振耐压装置 HZBP-DL-1024kVA/64-512kV，满足220kv支柱绝缘子、隔离开关和GIS的交流耐压试验，试验电压450kV。 满足110kV主变交流耐压试验，35kV交流耐压试验。满足110kV支柱绝缘子，隔离开关和GIS的交流耐压试验，试验电压256kV。满足35kV及以下电缆、开关、绝缘子试验。
调频式串联谐振耐压装置 HZBP-DL-1024kVA/64-512kV，容量110kV,300mm2电缆2500m，电容量≤0.2366μF，试验频率为30-300Hz,试验电压128kV。试验电流I=2πfCU试 =2π×40×0.2366×10-6×128×103=7.6A 设计四节电抗器，使用四节电抗器并联，则电抗器单节为128kVA/64kV/2A/60H，系统总容量为1024kVA。
二、产品功能参数：
1. 额定容量：1024kVA;
2. 输入电源：380V电压，频率为50Hz;
3. 额定电压：64、128、256、512kV;
4. 额定电流：16、8、4、2A;
5. 工作频率：30-300Hz;
6. 波形畸变率：输出电压波形畸变率≤1%;
7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;
8. 温 升：额定负载下连续运行60min后温升≤65K;
9. 品质因素：装置自身Q≥30(f=45Hz);
10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
11. 测量精度：系统有效值1.5级;
三、配置一览表：
|
序号 |
设备名称 |
型号及规格 |
单位 |
数量 |
备注 |
|
1 |
激励变压器 |
JLB-60kVA/4、8、16 kV |
台 |
1 |
|
|
2 |
变频电源 |
HZBP-DL-60kW/380V |
台 |
1 |
|
|
3 |
高压电抗器 |
HZDK-128kVA/64kV |
台 |
8 |
|
|
4 |
电容分压器 |
FRC-520-1000pF |
套 |
1 |
|
|
5 |
电容分压器 |
FRC-128KV-1000pF |
套 |
1 |
|
|
6 |
补偿电容器 |
HZBC-520KV-4000pF |
套 |
1 |
|
|
7 |
补偿电容器 |
HZBC-128KV-4000pF |
套 |
1 |
|
|
8 |
试验连接线 |
|
套 |
1 |
|
|
9 |
均压罩及高压屏蔽线 |
|
套 |
1 |
|
1. 激励变压器JLB-60kVA/4/8/16kV，1台
a) 额定容量：60kVA;
b) 输入电压：400V，单相;
c) 输出电压：4、8、16 kV
d) 结 构：油式
e) 重 量：约240kg;
2. 变频电源BPXZ -60kW/380V，1台
a) 额定输出容量：60kW
b) 工作电源：380V，工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：157A
e) 额定输出电流：157A
f) 输 出 波 形：正弦波
g) 电压分辨率： 0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度： 0.1%
l) 运 行 时 间：额定容量下连续60min
m) 额定容量下连续运行60min元器件最高温度≤65K;
n) 噪 声 水 平：≤50dB
1. 高压电抗器 DK-128kVA/64kV，8节
a) 额定容量：128kVA;
b) 额定电压：64kV;
c) 额定电流：2A;
d) 电感量：60H
e) 品质因素：Q≥30 (f=45Hz);
f) 结 构：油浸式;
g) 重 量：约180kg;
2. 电容分压器FRC-520 kV -1000 pF，1套(两节)
a) 额定电压：520kV;260kV
b) 高压电容量：1000pF
c) 介质损耗：tgσ≤0.5%;
d) 分 压 比：10000：1
e) 测量精度：有效值1.5级;
f) 重 量：约160kg;
3. 电容分压器FRC-128kv-1000pF，1套
g) 额定电压：128kV;
h) 高压电容量：1000pF
i) 介质损耗：tgσ≤0.5%;
j) 分 压 比：1000：1
k) 测量精度：有效值1.5级;
l) 重 量：约20kg;
4. 补偿电容器HZBC-520kv-4000pF(110、220KV开关绝缘支柱用)，1套
m) 额定电压：520kV;260kV
n) 高压电容量：4000pF
o) 介质损耗：tgσ≤0.5%;
p) 重 量：约160kg;
7、补偿电容器HZBC-128kv-4000Pf(35KV开关绝缘子用)，1套
q) 额定电压：128kV;
r) 高压电容量：4000pF
s) 介质损耗：tgσ≤0.5%;
t) 重 量：约60kg;
|
序号 |
资料名称 |
单位 |
数量 |
备 注 |
|
1 |
出厂试验报告 |
份 |
1 |
|
|
2 |
成套装置使用说明书 |
份 |
1 |
|
|
3 |
产品合格证和用户意见卡 |
套 |
1 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
