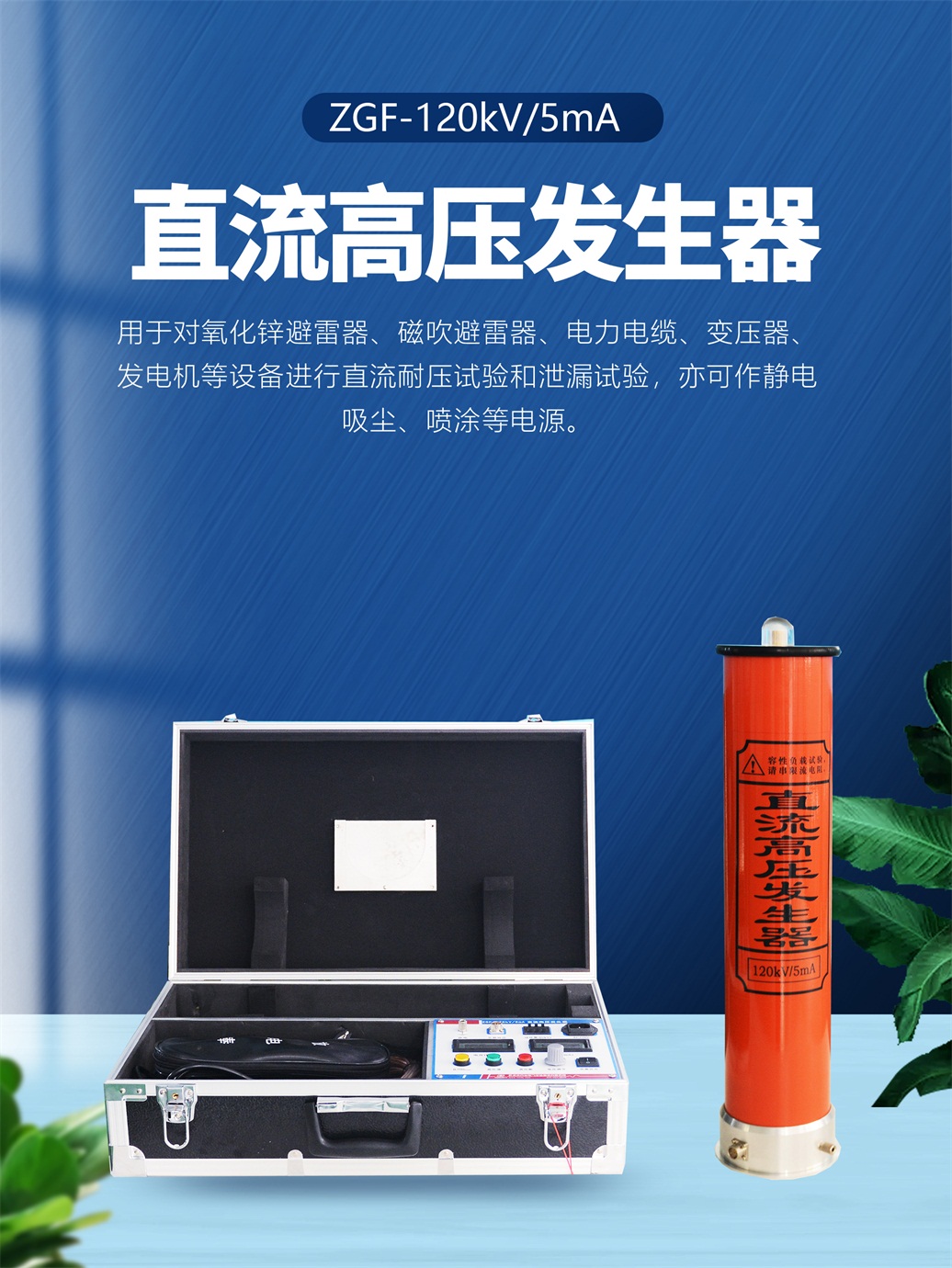

直流高压发生器 ZGF120KV/5mA

本仪器适用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。参考标准:DL/T 848.1-2004,DL/T 474.2-2018

  • 1、输出电压稳定,采用高频倍压电路

    2、保护功能齐全,纳秒级专用传感器
    3、0.75U功能,自动跳转至0.75U状态

注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

  一、产品概述:
  本仪器适用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

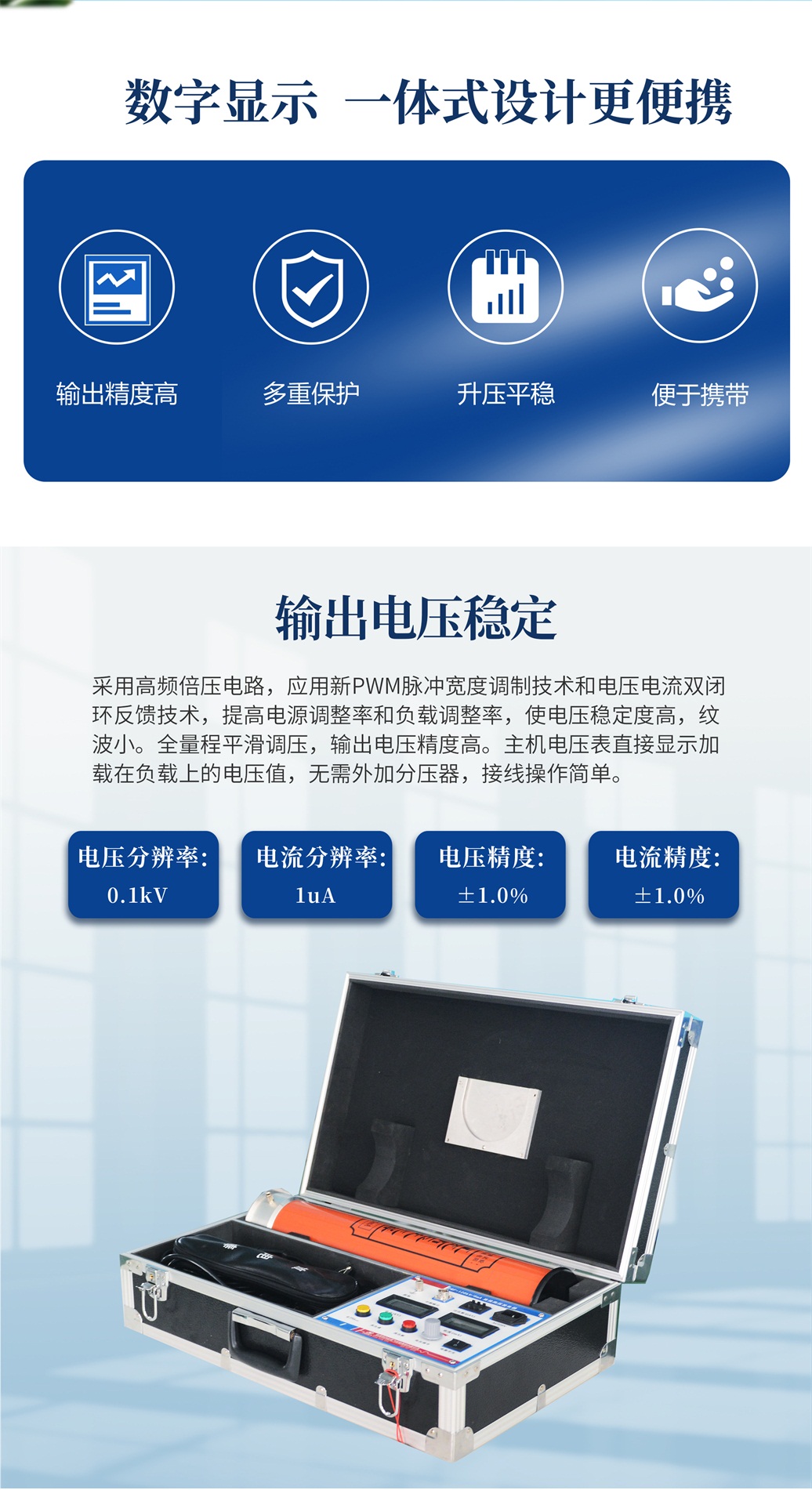

  采用了高频倍压电路,应用了新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压切换功能。
  产品别称:ZGF直流高压发生器、直高发、直流泄漏测试仪、泄漏电流测试仪、高压发生器、中频直流高压发生器、便携式直流高压发生器、直流高压发生器、
  二、产品特征:

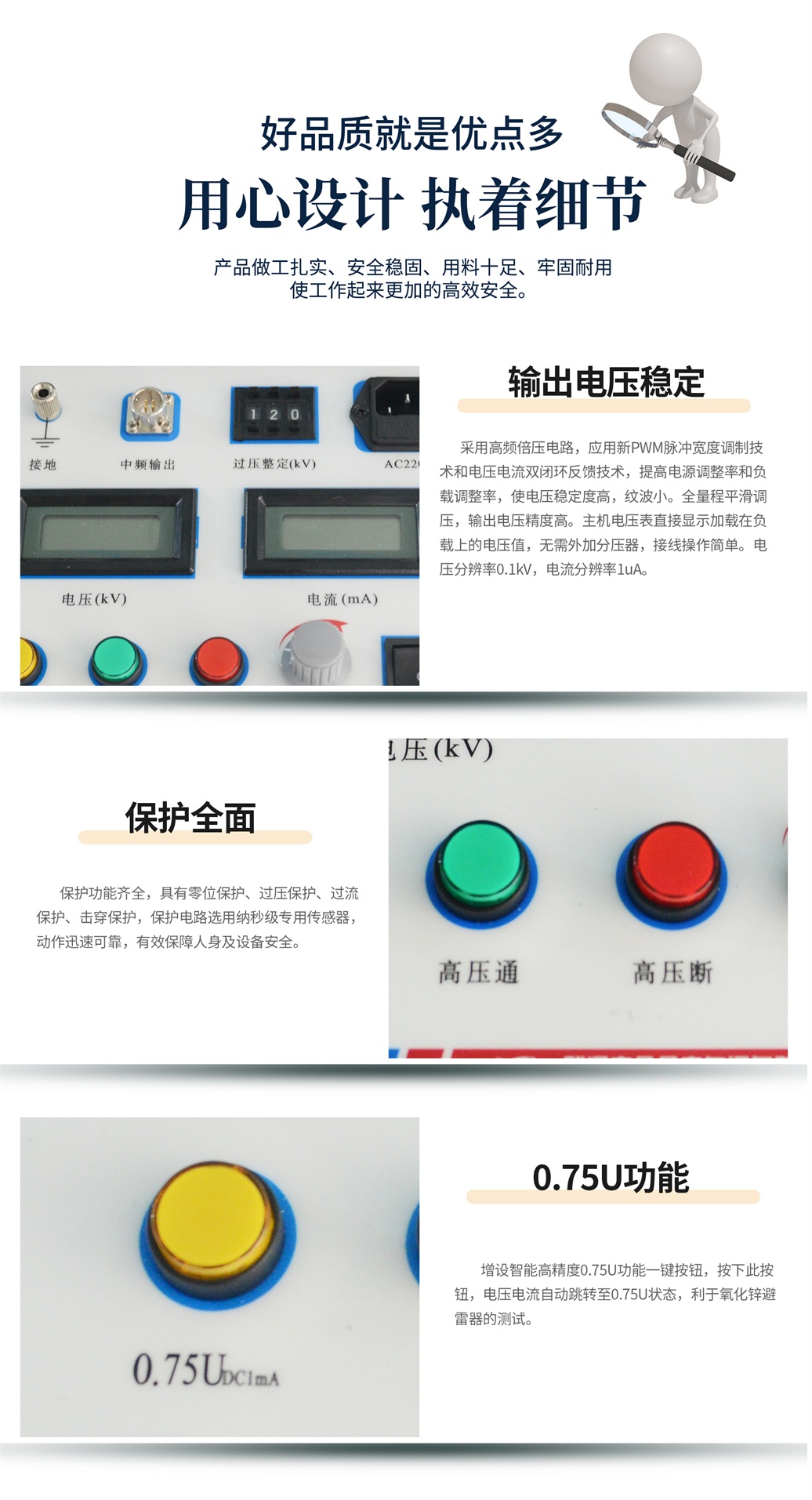

  (1)精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
  (2)电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。
  (3)负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全。
  (4)采用先进技术、工艺制造,率先应用中频倍压电路,采用新的PWM高频脉宽调制技术和大功率IGBT器件,从而使输出高压稳定度更高,纹波系数更小。
  (5)增设高精度0.75UDC1mA功能,为做氧化锌避雷器测量带来极大的方便。
  (6)过电压整定采用了数字拨码开关,能将整定电压值直观显示,显示数值单位为kV,一目了然。
  (7)故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,从而保护仪器不受损伤。
  (8)倍压筒采用新型材料,轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强。
  (9)机箱采用铝合金机箱,体积小,重量更轻、更美观、更可靠、操作简单、功能齐全,便于野外使用。

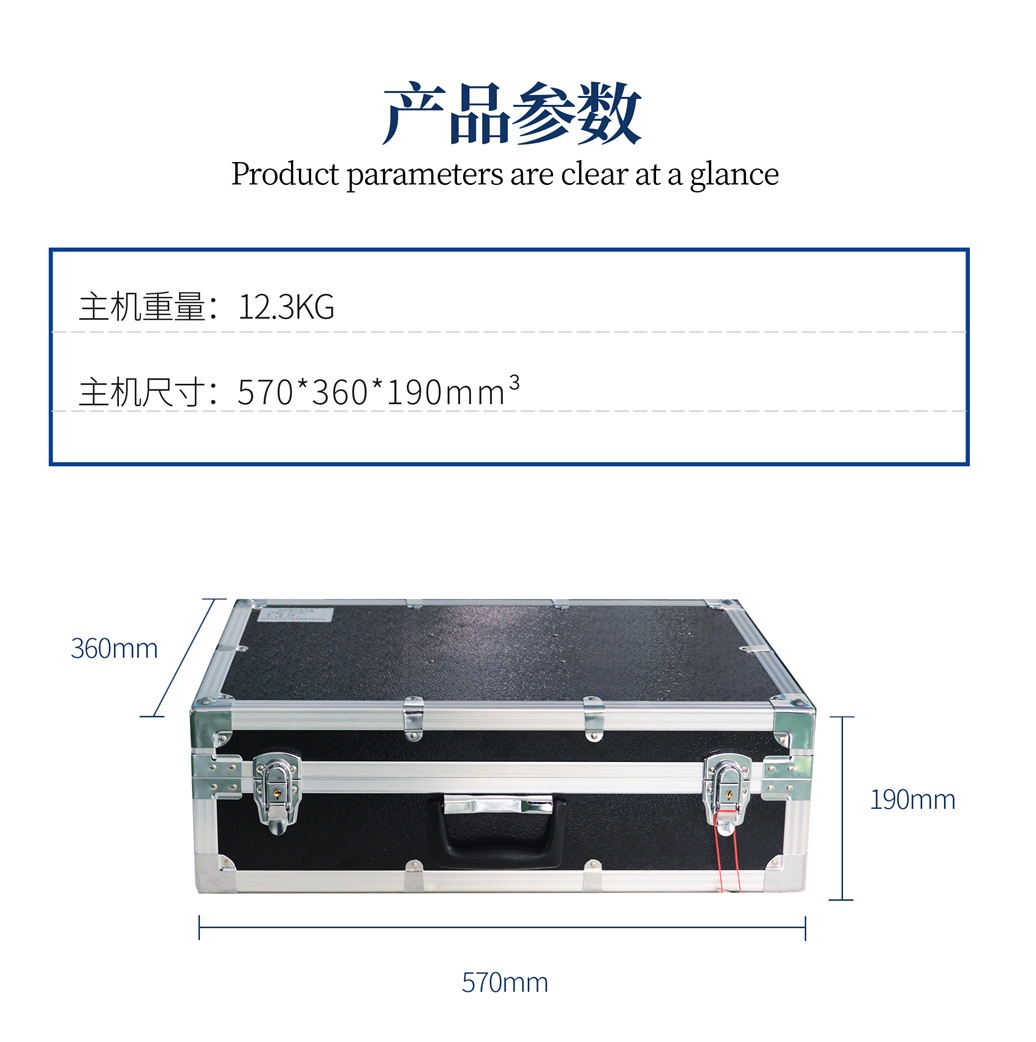

产品参数

      规格

技术参数

120/5

额定电压(kV)

120

额定电流(mA)

5

额定功率(W)

600

控制箱质量(kg)

5.5

倍压筒质量(kg)

8.7

倍压筒高度(mm)

970

电压精度

±(1.0%读数2个字)

电流精度

±(1.0%读数2个字)

纹波系数

0.5%

电压稳定度

电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源

单相交流50Hz  220V±10%

工作方式

间断使用:额定负载30分钟

1.1倍额定电压使用:10分钟

工作环境

温度:-10℃~+40

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带电容

负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤1.0%

适合氧化锌避雷器试验

过压保护采用数字拨码开关,一目了然

便携式机箱,现场更方便

产品彩页

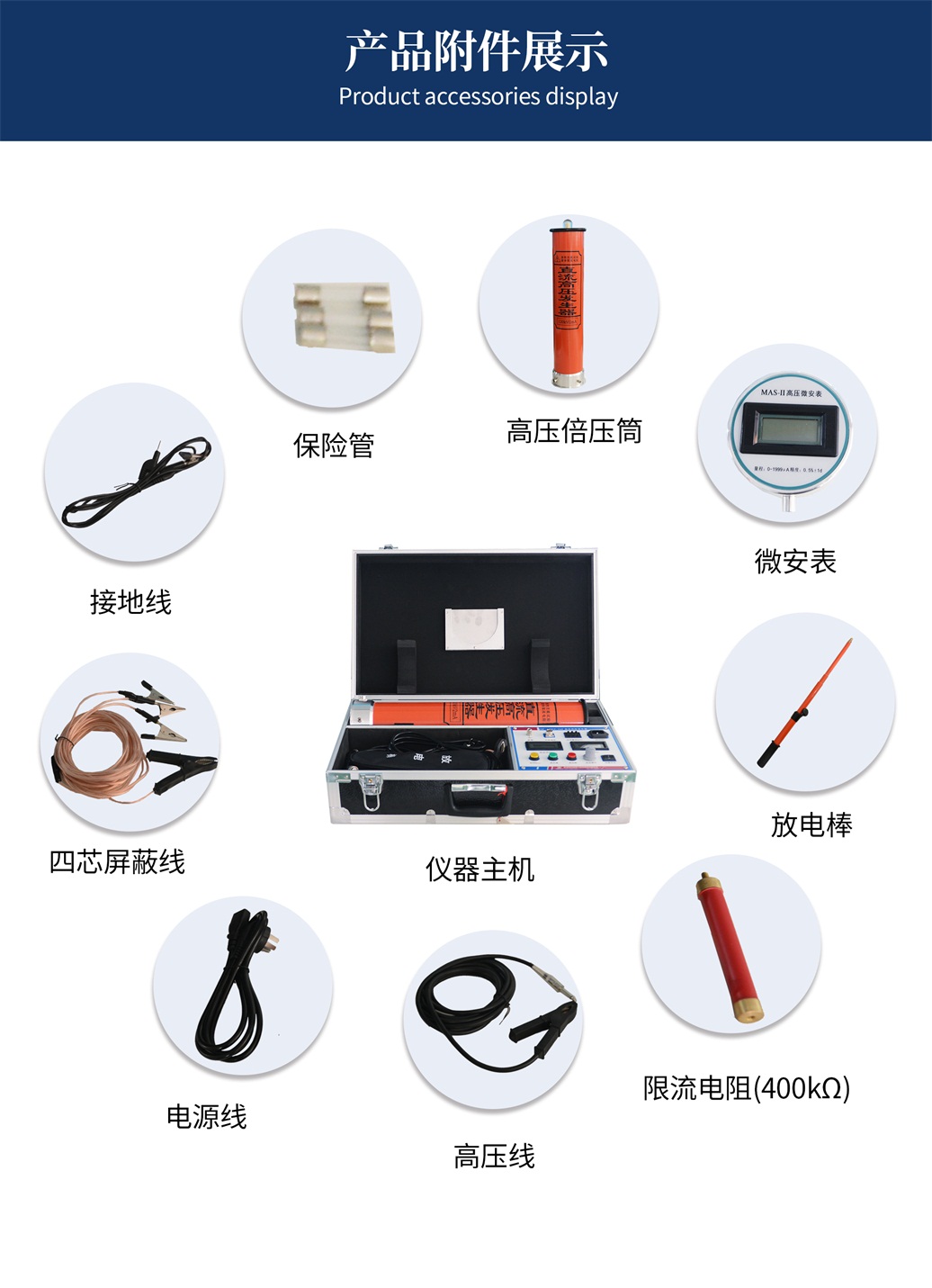

产品附件

名称

数量

单位

直流控制器

1

倍压筒

1

限流电阻

1

微安表

1

专用航插控制线

1

放电棒

1

接地线

3

电源线

2

说明书

1

检验报告

1

合格证

1

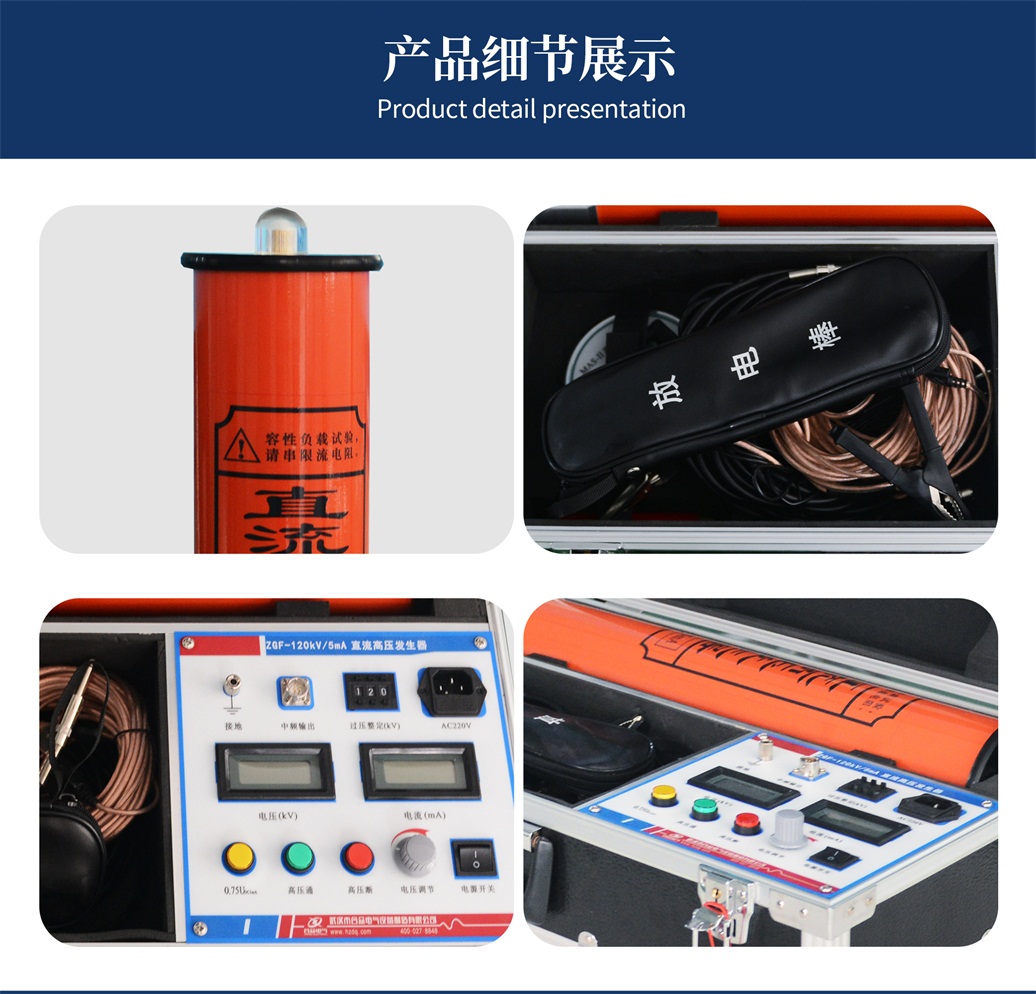

产品图集
    产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

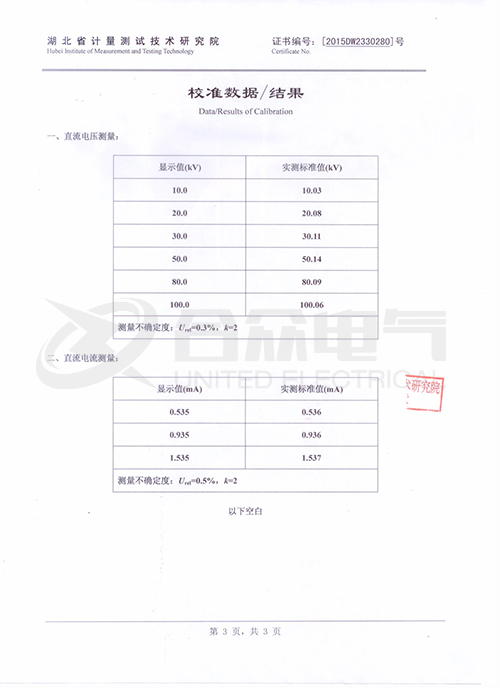

    直流高压发生器证书  直流高压发生器证书  直流高压发生器证书直流高压发生器证书  直流高压发生器证书
