Z型变压器变比测试方法与测试仪

Z型变压器因其零序阻抗大中性点平衡电流小及防雷性能优良且可在高压侧营造出中性点配合消弧线圈可减小配电网中的电容电流故广泛用于配电网中起着接地变及所用变的作用。测量变压器变比包括Z型变压器变比是电气交接试验中重要的试验项目是检查变压器能否满足要求的依据测量变压器变比具有重要意义。1接线原理及相量图我们以ZnYn11Z型变压器为例简单介绍Z型变压器的接线原理如图1所示每相铁芯柱上布有两只高压线圈高压绕组每一相均由两只在不同铁芯柱上的高压线圈联结而成如A相铁芯柱上套有高压绕组AAm、AmN和低压绕组an其他两相也套有相应绕组。AAm、与NAm绕向相同为同极性根据高、低压侧各绕组的极性及其相互联结关系以低压Ua、Ub、Uc为基准相量。

Z型变压器变比电桥测试

变比电桥实际上是一个标准分压器，电桥平衡的条件是加在被试变压器高压侧即电桥标准分压器上的电压经分压后与变压器低压侧电压相等且高低压绕组极性相同经调节后电桥平衡检流计为零表明标准分压器上的分电压与Uax相等且高低压绕组极性相同。电压比K等于标准分压器上的电压UAX与标准分压器上的分电压Uax的比值即KUAX/Uax。对于Yy接线组别的普通变压器测试变比时接在电桥上的电压是高、低压相电压的2倍如图4所示其比值与线电压比相等也就是电桥平衡时分压器的比率就是线电压比。

采用变比电桥能方便地测量三角形D、星形Y联结的变压器电压变比但对Zn型变压器变比的测试比较困难结合Zn型变压器的接线原理、结构及相量图展开分析。3单相测试法由Z型变压器的结构可知高压绕组每一相均由两只在不同铁芯柱上的高压线圈联结而成可以实现分段进行变比测试。即采用单相法变比电桥的II接线方式测试Z型变压器变比的方法蔡建辉王学锦赵意合黄继来林盛张威浙江省温州电力局摘要简要介绍了Z型变压器结构、原理通过相量图分析和现场测试用单相法可实现测试Z型变压器变比。关键词Z型变压器相量图变比试验方法中图分类号TM406文献标志码B文章编号图1ZNYnll变压器高、低压绕组的联结图联结变压器的向量图3变比电桥电源被试变压器标准分压器变比电桥AXxaA图4电桥法测量Yy接线组别变压器变比电桥变压器年第01期总第272期行性具体做法为输入变压器的档位及计算变比高压相电压与低压线电压之比值计算变比等于标准变比/3采用变比电桥的II接法进行试验数据如表1。5结束语通过对Z型变压器的结构、接线原理、相量图分析及结合现场测试的试验数据理论和实践证明单相法这种方法完全可以测量Z型变压器的变比简便准确、技术可靠且经济实用无需配备Z型变压器变比测试仪。

变比试验数据根据理论分析的测试方法我们对某一新建变电所的一只DSKC-550-80/10接线组别Zny11的接地变高压侧有5个档位变比分别用单相法测试来验证理论分析UAN/Uac变比测试等效电路图n电桥内部变比电桥变比误差/档位计算变比表1试验数据变压器采用瓦斯保护在一定程度上可以避免由于变压器内部原因造成故障的扩大对维护人员及时分析和采取措施提供了有效的依据。瓦斯保护具有动作速度快灵敏度高、结构简单能反映变压器油箱内部各种类型故障的功能特别是当绕组短路故障初起时铁芯片接地时其它各种保护装置难以动作瓦斯保护则非常灵敏对这类故障判断具有特殊优越性。35kV变电站容量为1000kVA以上油浸式电力变压器全部装设瓦斯保护采用具有良好防震性能的QJ-50型瓦斯继电器（瓦斯继电器校验仪）。现就变压器的瓦斯保护问题进行简述请指正。1瓦斯保护的工作原理及保护范围瓦斯保护主要由瓦斯继电器构成瓦斯继电器安装在变压器油箱与油枕之间的连接管中。变压器正常运行时瓦斯继电器内部充满变压器油如出现故障时绝缘物或变压器油分解产生气体聚集在继电器容器的上部迫使继电器浮子下降当浮子降至某一限位时将接点接通发出报警信号或掉闸。若因变压器漏油而使油面降低时同样发出报警信号。

变压器内部发生严重故障时将会出现油涌浪现象在管路内产生油流冲击继电器的挡板运动当挡板运动到某一限定位置时跳闸接点接通切断与变压器联接的所有电源。由于故障电流的作用使附近的绝缘物或绝缘油分解而产生气体同时由于气体上升会引起油流的变化利用这个特点构成的保护称为瓦斯保护。瓦斯保护的保护范围是变压器内部的相间短路匝间短路匝间与铁芯或外皮短路铁芯故障油面下降或漏油分接开关接触不良或导线焊接不良等故障。2动作原因及瓦斯保护整定2.1动作的原因变压器的轻瓦斯保护一般接于信号表示变压器变压器的瓦斯保护王福玲新疆北屯电力工业有限公司摘要该文阐述了油浸式电力变压器瓦斯保护装置的工作原理、保护范围、安全措施、运行状态和瓦斯保护装置动作的原因及其事故分析。

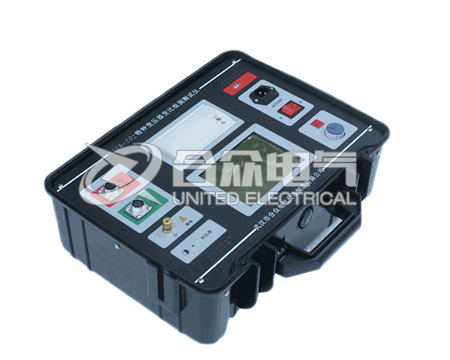

 HZZB-202特种变压器变比组别测试仪是电力系统及变压器厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想测试仪。该多功能变比测试仪自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源。DCBC-H多功能变比测试仪适用用于电力系统的三相变压器测试，针对Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器也能准确的测量变比及误差， HZZB-202特种变压器变比组别测试仪采用了大屏幕液晶显示，全自动变比测试仪全中文菜单及汉字打印输出，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角差测试的理想测试仪。
