计量电流互感器变比选择

作者：合众电气发布时间：2017-04-11浏览量：7764 次字体显示：【大】【中】【小】

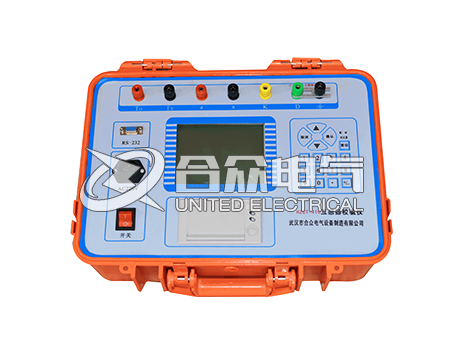

合众电气根据JB/T9285-1999, JB/T5356 -2002机械行业标准研发生产出高压电流互感器变比测试仪，DGCT-H电流互感器变比测试仪是应用于测量35KV及以下系统高压计量装置的专用设备。电流互感器变比测试仪采用先进的电子技术和高速数字处理器，高压钳表的电流信号采用无线传输，绝对确保操作的安全性。该DGCT-H电流互感器变比测试仪手持式终端与钳表均采用高性能锂电池供电，一次充电可持续工作8小时。

电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，以下介绍计量用电流互感器变比选择注意事项及配置。

计量电流互感器变比选择

电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。

额定变比的确定额定变比的确定额定变比的确定额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ式中UN——电流互感器的额定电压，kV； P1——电流互感器所接的一次电力负荷，kVA； cosψ——平均功率因数，一般按cosψ=0.8计算。为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

额定二次负荷的确定额定二次负荷的确定额定二次负荷的确定额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即: 0.25S2N≤S2≤S2N。

额定功率因数的确定额定功率因数的确定额定功率因数的确定额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。

计量电流互感器变比使用注意事项

1、应避免继电保护和电能计量用的电流互感器并用，否则会因继电保护的要求而致使电流互感器的变比选择过大，影响电能计量的准确度。对于计费用户，应设置专用的计量电流互感器或选用有计量绕组的电流互感器。

2、电流互感器二次绕组不允许开路，否则，将产生高电压，危及设备和运行人员的安全，同时因铁芯过热，有烧坏互感器的可能，电流互感器的误差也有所增大，因此，在二次回路上工作时，应先将电流互感器二次侧短路。

3、电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时必须注意电流互感器的极性，当电流互感器内部线圈的引出线接错位置、端钮标志错误时，都属于线圈极性接反。只有极性连接正确，才能准确测量和计量。

4、电流互感器二次绕组不允许开路，否则，将产生高电压，危及设备和运行人员的安全，同时因铁芯过热，有烧坏互感器的可能，电流互感器的误差也有所增大，因此，在二次回路上工作时，应先将电流互感器二次侧短路。

5、电流互感器二次侧应有一端可靠接地，且接地点只有一个。以防止一、二次侧绝缘击穿时，造成对人身和设备的损坏。

6、当负荷变化范围大，实际负荷电流小于30%时，应采用二次绕组具有抽头的多变比电流互感器或0.5s、0.2s级电流互感器，或采用具有较高额定短时热电流和动稳定电流，并且接近实际负荷电流的小量程电流互感器。

7、二次回路的连接导线应采用铜质单芯绝缘线，严禁使用铝线，且中间不得有接头。电流二次回路的导线截面积应不小于4mm2。

计量电流互感器变比配置

首先应计算出用电设备电流大小
